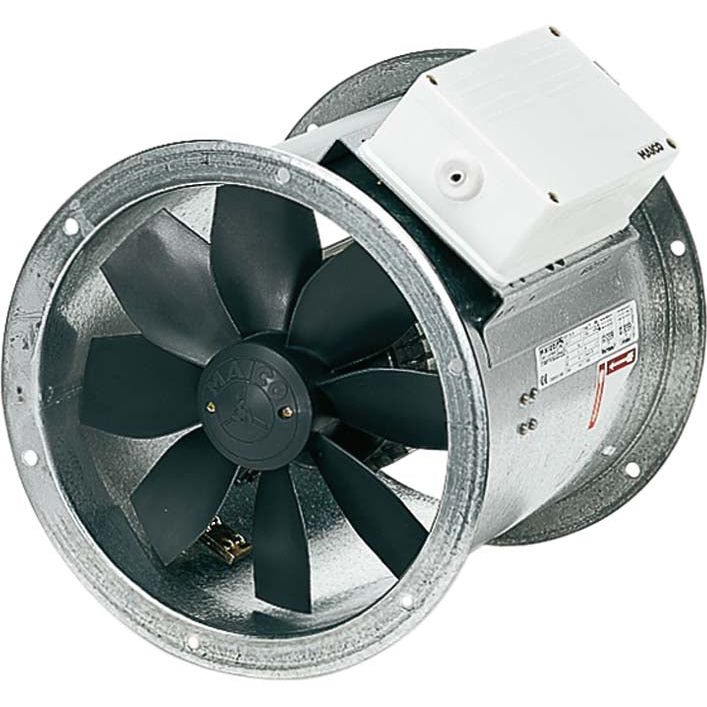

Maico - Ventilator für Rohreinbau Ventilator EZR 35/6 B

Wechselstrom-Ausführung - Axial-Rohrventilator, in Wechselstromausführung.Kurzbeschreibung - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Flanschbohrungen gemäß DIN EN 12220:1998. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihe EZR. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Hohe Schutzart IP 55. Ausnahme EZR ... D IP 54. - Drehzahlsteuerbar. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. - Thermischer Überlastungsschutz serienmäßig. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10-1 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZR 35/6 B - Fördervolumen: 1800 m3/h - Drehzahl: 930 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 65 W - INenn: 0,32 A - IMax: 0,35 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 9,27 kg - Gewicht mit Verpackung: 11,06 kg - Nennweite: 350 mm - Breite: 420 mm - Höhe: 474 mm - Tiefe: 320 mm - Breite mit Verpackung: 475 mm - Höhe mit Verpackung: 485 mm - Tiefe mit Verpackung: 340 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: false

Technische Details
Werkstoff des Gehäuses	rostfreier Stahl
Luftmenge unbelastet	1800 m³/h
Anschlussspannung	230 V
Gleichstrommotor	nein
Schutzart (IP)	IP55
Polumschaltbar	nein
Länge	320 mm
Durchmesser des Gehäuses	420 mm

Lieferumfang:
1 x Maico - Ventilator für Rohreinbau Ventilator EZR 35/6 B
