Drehstrom-Ausführung - Axial-Rohrventilator, in Drehstromausführung.Kurzbeschreibung - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Flanschbohrungen gemäß DIN EN 12220:1998. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZR. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZR 25/2 B - Fördervolumen: 2190 m3/h - FördervolumenNenn: 1580 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 137 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2280 1/min - im opt. Wirkungsgrad - Drehzahl: 2913 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 175 W / im opt. Wirkungsgrad - INenn: 0,35 A / im opt. Wirkungsgrad - IMax: 0,4 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Netzzuleitung: 7 / 1,5 mm2 - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 8,26 kg - Gewicht mit Verpackung: 9,1 kg - Nennweite: 250 mm - Breite: 304 mm - Höhe: 372 mm - Tiefe: 300 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 440 mm - Tiefe mit Verpackung: 330 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: 60 °C - Gesamteffizienz e: 46,9 % - Messkategorie: D - Effizienzkategorie: total - Effizienzgrad N: 58,2 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,163 kW / 1810 m3/h - nBEP: 2890 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - pf, BEP: 152 Pa - SchallleistungspegelLWA5: 82 dB(A) - Gleichstrommotor: false
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
1810 m³/h |
| Anschlussspannung |
400 V |
| Gleichstrommotor |
nein |
| Schutzart (IP) |
IP55 |
| Polumschaltbar |
nein |
| Länge |
300 mm |
| Durchmesser des Gehäuses |
304 mm |
Lieferumfang:

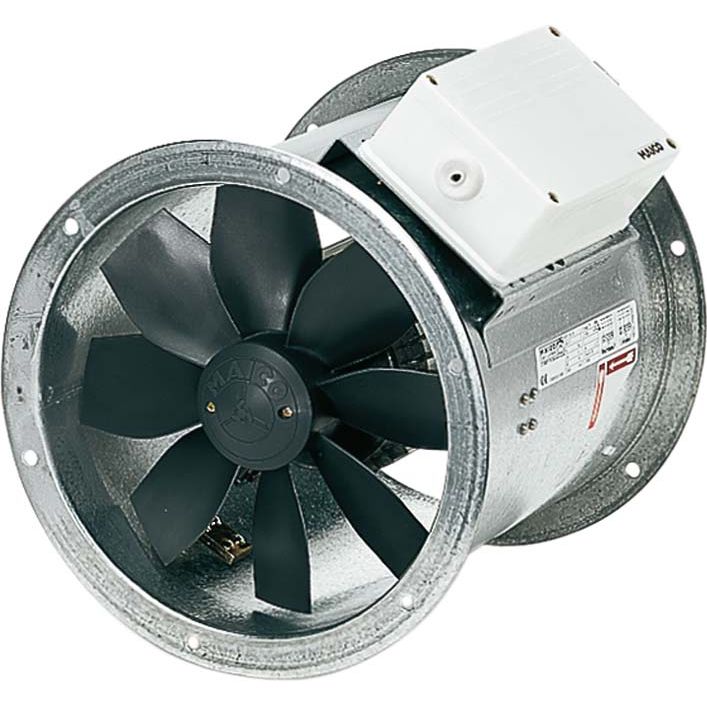

1 x Maico - Ventilator für Rohreinbau Ventilator DZR 25/2 B
