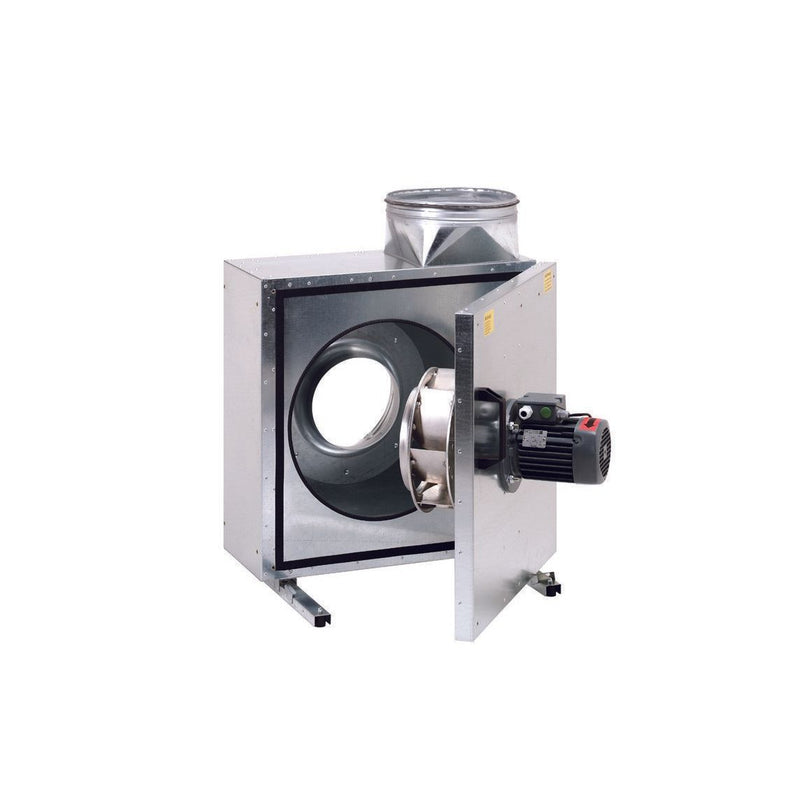

Merkmale - Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt. - Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel. - Förderung mittlerer bis großer Luftmengen bei hohen Widerständen. - Unempfindlich gegen heiße Fördermedien bis 120 °C. - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen. - Mit Montageschiene und 4 Schwingungsdämpfern. - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar. - Motor außerhalb des Luftstroms platziert. - Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt. - Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.Motor - Motor mittels Frequenzumformer regelbar. - Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss. - Drehzahlsteuerbar durch Maico MFU.Montagehinweise - Einbau mit Ausblasstutzen nach oben, rechts oder links. - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabelverschraubung.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. - Dazu ein Schutzgitter anbringen.Artikel:EKR 35-3 - Fördervolumen: 6660 m3/h - Drehzahl: 1278 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1278 W - IMax: 2,54 A - Schutzart: IP X4 - Wärmeklasse: F - Einbauort: Wand / Decke / Fußboden - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 74,9 kg - Gewicht mit Verpackung: 87,9 kg - Nennweite: 350 mm - Breite: 916 mm - Höhe: 669 mm - Tiefe: 832 mm - Breite mit Verpackung: 1010 mm - Höhe mit Verpackung: 855 mm - Tiefe mit Verpackung: 950 mm - Fördermitteltemperatur bei IMax: 120 °C - Umgebungstemperatur: 60 °C - Gesamteffizienz e: 64 % - Effizienzkategorie: statisch - VSD erforderlich: ja - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,84 kW / 3636 m3/h / 699 Pa - nBEP: 1605 1/min - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - Schallleistungspegel LWA2: 80 dB(A)
| Technische Details |
|---|
| Werkstoff des Gehäuses |
Stahl |
| Luftmenge unbelastet |
6660 m³/h |
| Luftmenge bei Druck 2 |
5300 m³/h |
| Luftmenge bei Druck 3 |
2500 m³/h |
| Druck 2 |
400 Pa |
| Druck 3 |
800 Pa |
| Anschlussspannung |
400 V |
| Leistungsaufnahme |
1,278 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
nein |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IPX4 |
| Max. Lufttemperatur |
120 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
nein |
| Geeignet für Frequenzregelung |
ja |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |

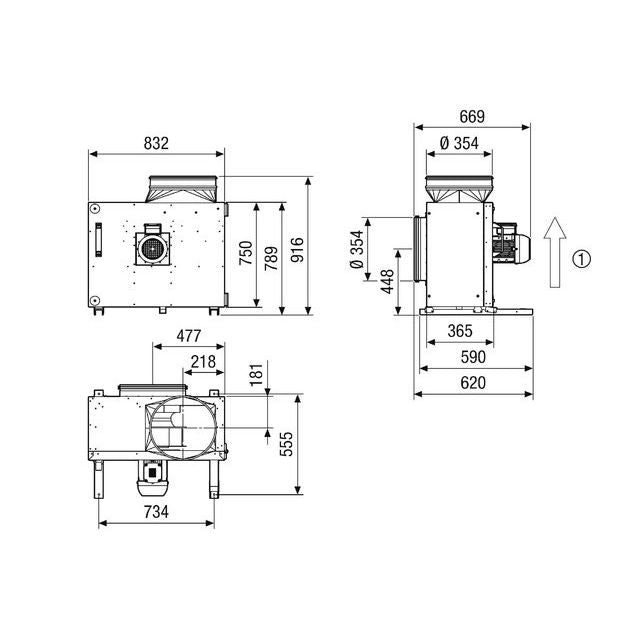

| Länge |
669 mm |
| Durchmesser des Gehäuses |
1237 mm |
| Kanaldurchmesser |
350 mm |
| Anschluss |
Flansch |
Lieferumfang:
1 x Ventilator EKR 35-3 1 x Montageschiene 4 x Schwingungsdämpfer
