Merkmale
- Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.
- Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
- Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
- Unempfindlich gegen heiße Fördermedien bis 120° C.
- Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
- Mit Montageschiene und 4 Schwingungsdämpfern.
- Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
- Motor außerhalb des Luftstroms platziert.
- Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
- Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
Motor
- Motor mittels Spannungsminderung durch Transformatoren regelbar.
- Thermokontakte sind auf Klemmen geführt.
- Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10.
- Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.
- Drehzahlsteuerbar.
Montagehinweise
- Einbau mit Ausblasstutzen nach oben, rechts oder links.
- Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabelverschraubung.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.
Artikel:
EKR 31-2
- Fördervolumen: 3400 m3/h
- FördervolumenNenn: 1934 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 716 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 2723 1/min - im opt. Wirkungsgrad
- Drehzahl: 2890 1/min
- Drehzahlsteuerbar: ja
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 722 W / im opt. Wirkungsgrad
- INenn: 3,2 A / im opt. Wirkungsgrad
- IMax: 4,1 A
- Schutzart: IP X4
- Wärmeklasse: F
- Netzzuleitung: 5 / 1,5 mm2
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, verzinkt
- Material Gehäuse: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 40,89 kg
- Gewicht mit Verpackung: 51 kg
- Ventilator ausschwenkbar: ja
- Nennweite: 315 mm

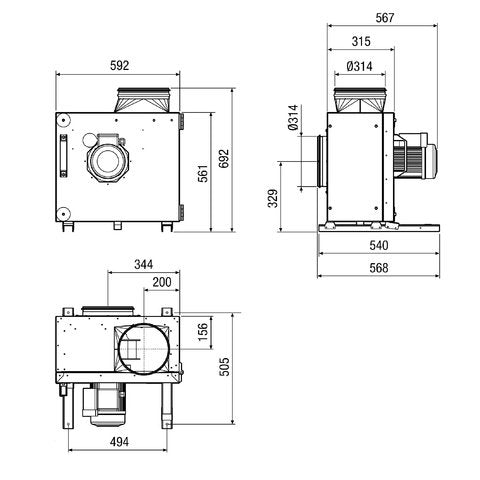

- Breite: 692 mm
- Höhe: 692 mm
- Tiefe: 568 mm
- Breite mit Verpackung: 740 mm
- Höhe mit Verpackung: 700 mm
- Tiefe mit Verpackung: 780 mm
- Fördermitteltemperatur bei IMax: -20 °C bis 120 °C
- Umgebungstemperatur: 80 °C
- Gesamteffizienz e: 50,8 %
- Messkategorie: A
- Effizienzkategorie: statisch
- Effizienzgrad N: 62,9
- VSD erforderlich: nein
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
- PBEP / FördervolumenBEP / Pfs, BEP: 0,709 kW / 1934 m3/h / 716 Pa
- nBEP: 2723 1/min
- spezifisches Verhältnis: ca. 1
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
- IBEP: 3,1 A
- SchallleistungspegelLWA5: 80 dB(A)
- Gleichstrommotor: false
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
3400 m³/h |
| Anschlussspannung |
230 V |
| Gleichstrommotor |
nein |
| Schutzart (IP) |
IPX4 |
| Länge |
568 mm |
| Durchmesser des Gehäuses |
692 mm |
Lieferumfang:

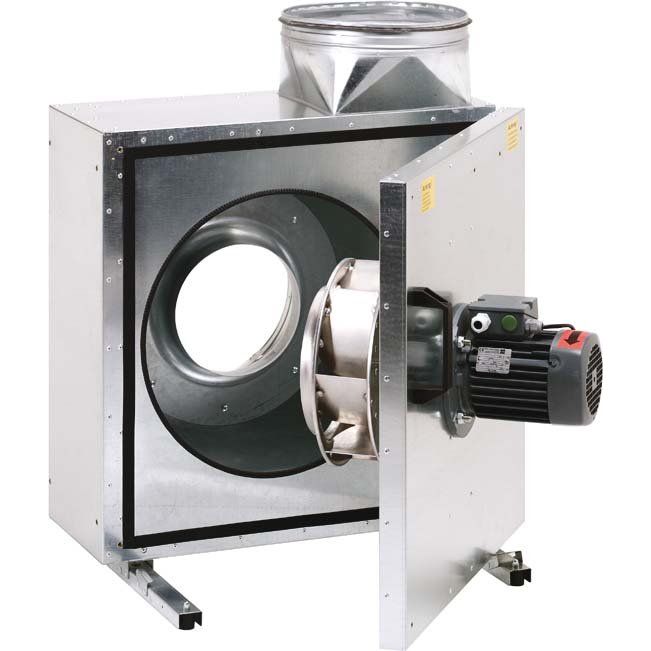

1 x Maico - Ventilator für Rohreinbau Schallgedämmte Abluftbox EKR 31-2 AC Modell neu DN315
