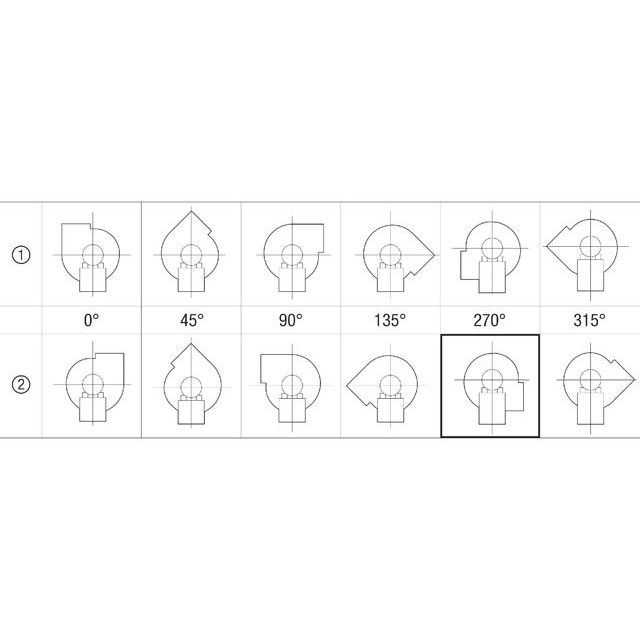

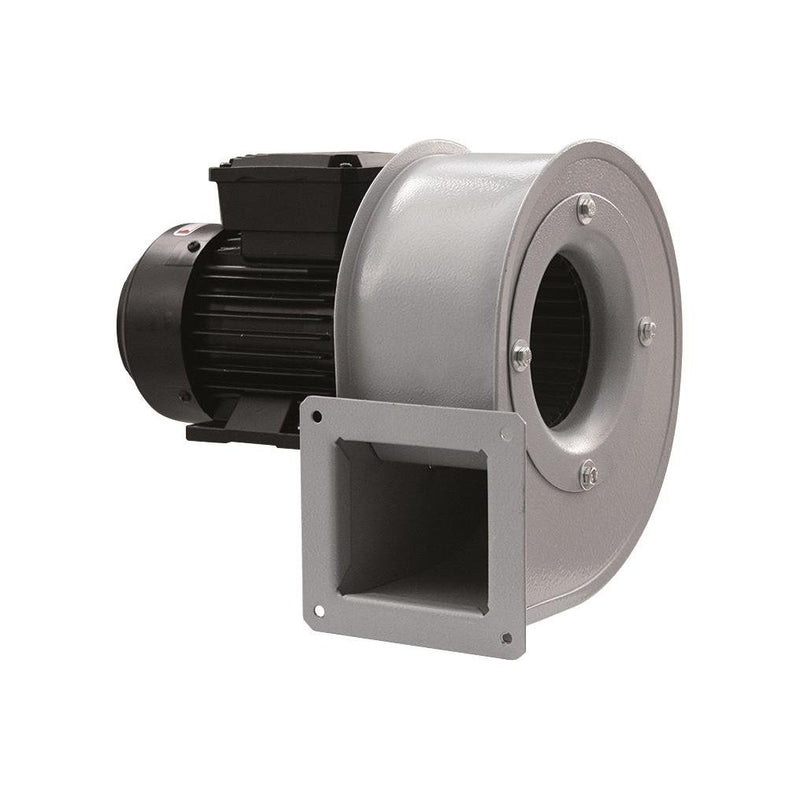

Merkmale - Radialgebläse aus Stahlblech mit Epoxidbeschichtung für Hochtemperaturen. - Druckstarker Ventilator für industrielle Anwendungen. - Zur einfachen und direkten Montage an einem Rohrsystem. - Der Motor befindet sich außerhalb des Luftstroms. - Gehäuse durch Epoxidbeschichtung gegen Witterungseinflüsse geschützt. - Standardausrichtung für Gehäuse LG 270°. - Das Gehäuse ist bei Bedarf in 45° Schritten bestellbar. - Geeignet für Temperaturbereiche bis + 150 °C. - Radiallaufräder mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. - Der Ansaugflansch aus Stahlblech mit Epoxidbeschichtung ist im Lieferumfang enthalten.Motor - Dreiphasen Drehstrommotor. - Schutzklasse IP 55. Ausnahme: GRM HT 10/2 IP 44. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor.Sicherheitshinweis - Anschluss an Klemmleiste im Gehäuse.Artikel:GRM HT 18/2 - Fördervolumen: 2490 m3/h - Drehzahl: 2880 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1100 W - INenn: 2,3 A - IMax: 2,2 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohranschluss - Einbaulage: horizontal - Material Gehäuse: Stahl, beschichtet - Material Laufrad: Stahlblech, verzinkt - Farbe: silber - Gewicht: 20 kg - Gewicht mit Verpackung: 21 kg - Breite: 460 mm - Höhe: 398 mm - Tiefe: 356 mm - Breite mit Verpackung: 520 mm - Höhe mit Verpackung: 480 mm - Tiefe mit Verpackung: 440 mm - Fördermitteltemperatur bei IMax: 150 °C - PTC DIN 44082: M 100
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
2709 m³/h |
| Anschlussspannung |
400 V |
| Leistungsaufnahme |
1,1 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
nein |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IP55 |
| Max. Lufttemperatur |
150 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
nein |
| Geeignet für Frequenzregelung |
nein |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |
| Länge |
460 mm |
| Kanaldurchmesser |
180 mm |
| Anschluss |
Flansch |
Lieferumfang:
1 x Maico - Ventilator für Rohreinbau Radialgebläse GRM HT 18/2 Baugröße 180 1,1kW Ansaugflansch
