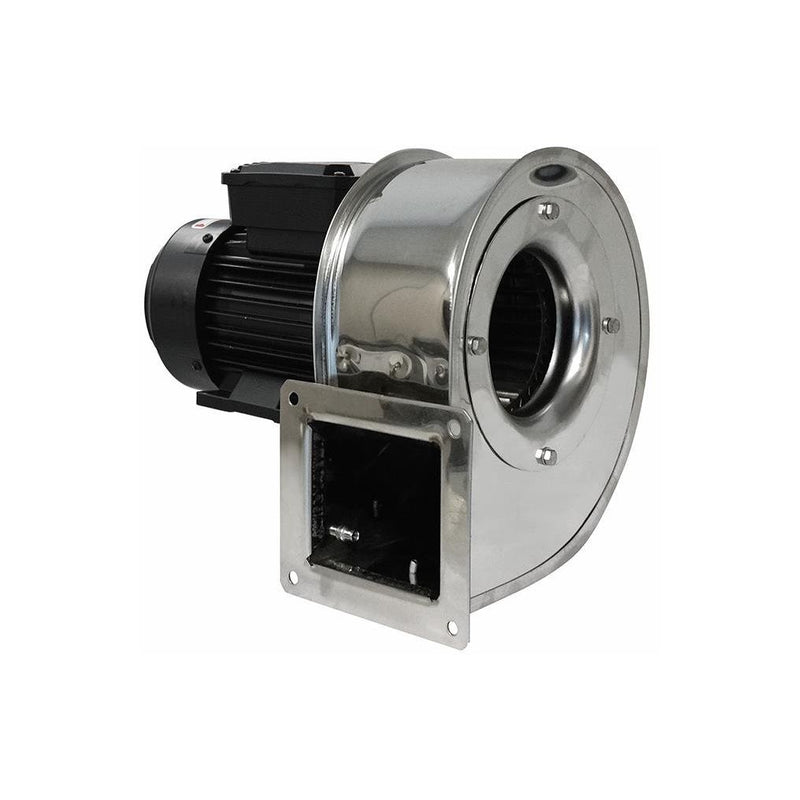

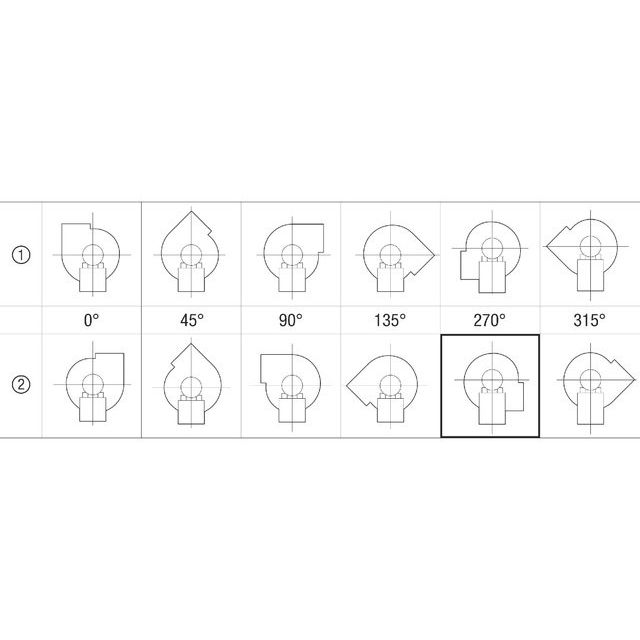

Merkmale - Radialgebläse mit Edelstahlgehäuse (AISI 304, V2A). - Druckstarker Ventilator für industrielle Anwendungen. - Geeignet zur Förderung von korrosiven und säurehaltigen Medien. - Zur einfachen und direkten Montage an einem Rohrsystem. - Der Motor befindet sich außerhalb des Luftstroms. - Gehäuse gegen Witterungseinflüsse geschützt. - Für Temperaturbereiche von - 20 °C bis + 80 °C. - Radiallaufräder mit vorwärtsgekrümmten Schaufeln aus Edelstahl. - Standardausrichtung für Gehäuse LG 270°. - Das Gehäuse ist bei Bedarf in 45° Schritten bestellbar. - Der Ansaugflansch aus Edelstahl ist im Lieferumfang enthalten.Drehstrommotor - Dreiphasen Drehstrommotor. - Schutzklasse IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor.Artikel:GRM ES 10/2 D - Fördervolumen: 390 m3/h - Drehzahl: 2880 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 90 W - INenn: 0,35 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohranschluss - Einbaulage: horizontal - Material Gehäuse: Edelstahl - Material Laufrad: Edelstahl - Farbe: silber - Gewicht: 4 kg - Gewicht mit Verpackung: 4,5 kg - Baugröße: 100 - Breite: 220 mm - Höhe: 229 mm - Tiefe: 198 mm - Breite mit Verpackung: 315 mm - Höhe mit Verpackung: 300 mm - Tiefe mit Verpackung: 240 mm - Fördermitteltemperatur bei IMax: -20 °C bis 80 °C - PTC DIN 44082: M 100
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
430 m³/h |
| Anschlussspannung |
400 V |
| Leistungsaufnahme |
0,09 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
nein |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IP55 |
| Max. Lufttemperatur |
80 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
nein |
| Geeignet für Frequenzregelung |
nein |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |

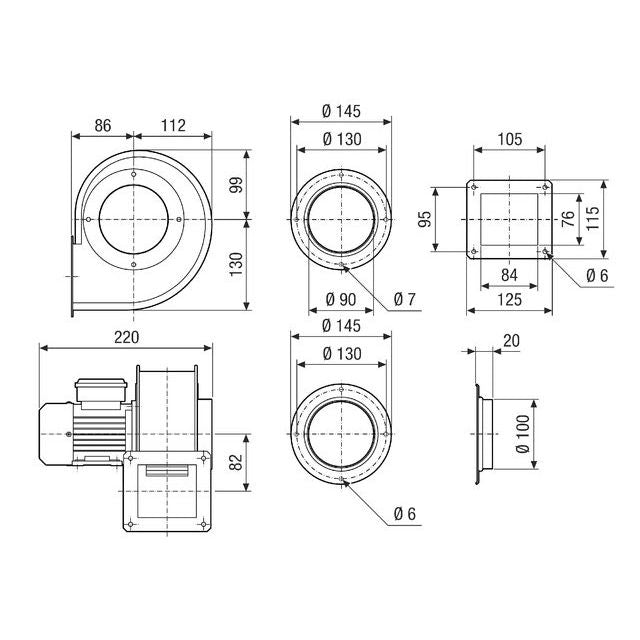

| Länge |
220 mm |
| Kanaldurchmesser |
100 mm |
| Anschluss |
Flansch |
Lieferumfang:
1 x Ansaugflansch aus Edelstahl
