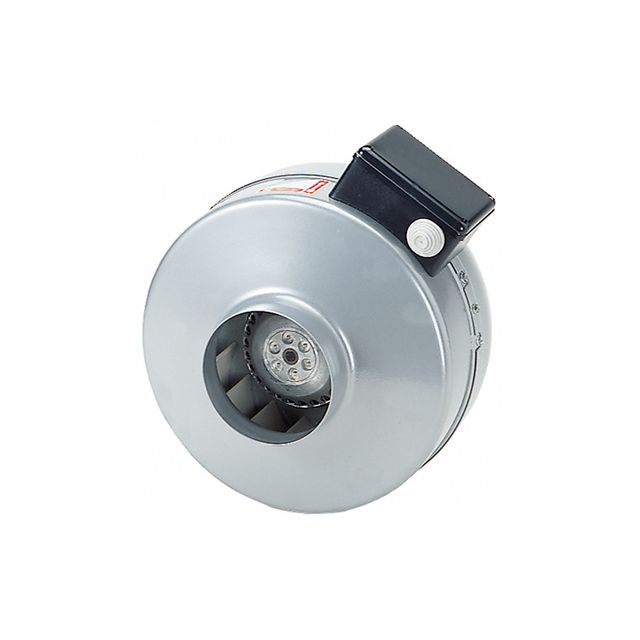

Maico - Ventilator für Rohreinbau Radial-Rohrventilator ERR 25/1 148W,1.060m³/h,IPX4

Besondere Eigenschaften - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. - Einsetzbar für Industrie-und Wohnbauinstallationen. - Radiallaufrad mit rückwärtsgekrümmten Schaufeln. - Geräuscharm und druckstark. - Geringer Platzbedarf durch kompakte Abmessungen. - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. - Befestigungsfuß als Zubehör lieferbar.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Einphasen Wechselstrommotor. - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. - Robuster Motor mit Kugellager, wartungsfrei. - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweise - Einbau in jeder Lage möglich. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeleinführungstülle.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 25/1 - Fördervolumen: 1060 m3/h - Drehzahl: 2623 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 / 220 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 148 W - IMax: 0,65 A - Schutzart: IP X4 - Wärmeklasse: B - Polumschaltbar: nein - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, pulverbeschichtet - Material Gehäuse: Stahlblech, pulverbeschichtet - Farbe: hellgrau - Gewicht: 5,64 kg - Gewicht mit Verpackung: 6,5 kg - Nennweite: 250 mm - Breite: 380 mm - Höhe: 417 mm - Tiefe: 230 mm - Breite mit Verpackung: 390 mm - Höhe mit Verpackung: 390 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: false

Technische Details
Werkstoff des Gehäuses	rostfreier Stahl
Luftmenge unbelastet	1060 m³/h
Anschlussspannung	230 V
Gleichstrommotor	nein
Schutzart (IP)	IPX4
Länge	230 mm
Durchmesser des Gehäuses	380 mm

Lieferumfang:
1 x Maico - Ventilator für Rohreinbau Radial-Rohrventilator ERR 25/1 148W,1.060m³/h,IPX4
