Merkmale - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. - Einsetzbar für Industrie-und Wohnbauinstallationen. - Radiallaufrad mit rückwärtsgekrümmten Schaufeln. - Geräuscharm und druckstark. - Geringer Platzbedarf durch kompakte Abmessungen. - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. - Befestigungsfuß als Zubehör lieferbar.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Hocheffizienter EC-Motor. - Stufenlos drehzahlsteuerbar. - Robuster Motor mit Kugellager, wartungsfrei. - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweise - Einbau in jeder Lage möglich. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschluss - Außenliegender Klemmkasten mit Kabeleinführungstülle.Sicherheitshinweise - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.Artikel:ERR 16/2 EC - Fördervolumen: 903 m3/h - Drehzahl: 3395 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 173 W - IMax: 0,8 A - Schutzart: IP X4 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohr - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, pulverbeschichtet - Material Gehäuse: Stahlblech, pulverbeschichtet - Farbe: hellgrau - Gewicht: 4,9 kg - Gewicht mit Verpackung: 5,2 kg - Nennweite: 160 mm - Breite: 230 mm - Höhe: 355 mm - Tiefe: 333 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 390 mm - Tiefe mit Verpackung: 390 mm - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Schalldruckpegel: 33 dB(A) / Abstand 3 m, Freifeldbedingungen - Gleichstrommotor: false
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
903 m³/h |
| Anschlussspannung |
230 V |
| Leistungsaufnahme |
0,173 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
ja |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IPX4 |
| Max. Lufttemperatur |
60 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
ja |
| Geeignet für Frequenzregelung |
nein |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |

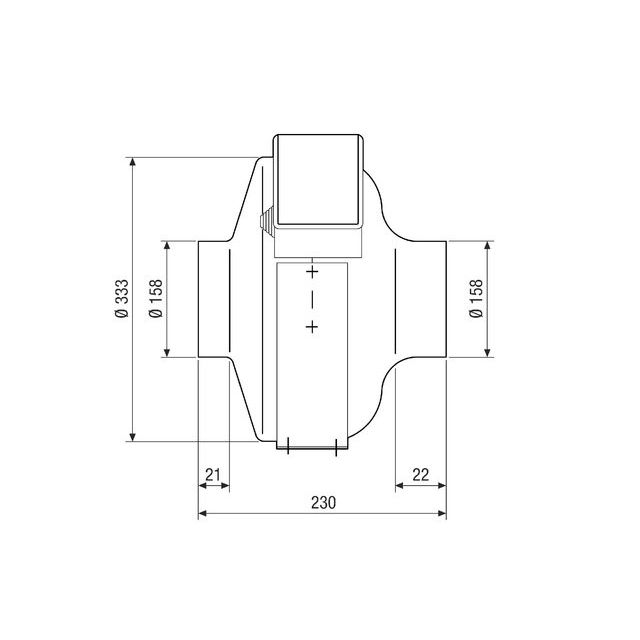

| Länge |
371 mm |
| Durchmesser des Gehäuses |
333 mm |
| Kanaldurchmesser |
160 mm |
| Anschluss |
Einschubende |
Lieferumfang:

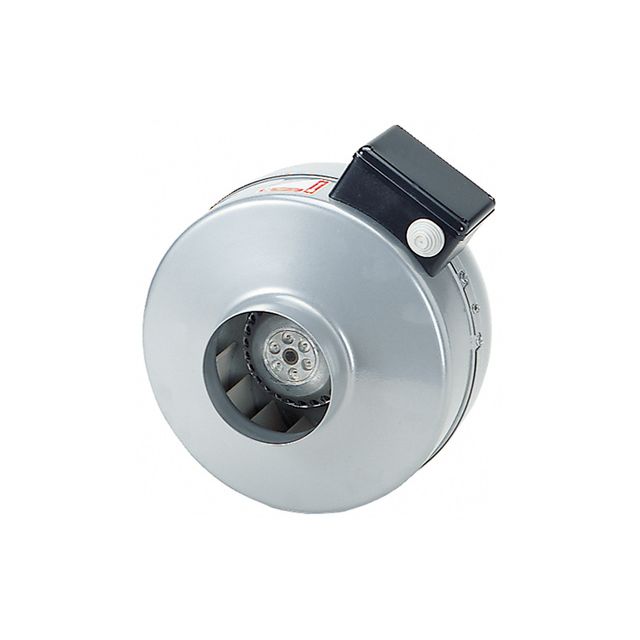

1 x Maico - Ventilator für Rohreinbau Radial-Rohrventilator ERR 16/2 EC 903m3/h, NW160
