Merkmale - Schallgedämmte Lüftungsbox mit EC-Motor und ausschwenkbarem Ventilator. - Geringe Energieaufnahme dank EC-Technologie. - Geringe, Leistungsaufnahme besonders im Regelbereich. - Schnelle, kostengünstige Montage durch serienmäßige Befestigungswinkel. - Verschraubter Gehäusedeckel mit Regendach. - Für witterungsgeschützte Außenaufstellung geeignet. - Anschlussstutzen saug- und druckseitig, für einen direkten Einbau in Lüftungsleitungen. - Material: Stahlblech, verzinkt. - Mit 40 mm schalldämmender glasseidenkaschierter Mineralwolle für erhöhte Ansprüche an besonders niedrige Geräuschpegel. - Radiallaufräder mit rückwärtsgekrümmten Schaufeln. - Einfache Reinigung dank abschraubbarem Deckel.Förderrichtung - Die Förderrichtung ist auf dem Ventilatorgehäuse durch einen Pfeil gekennzeichnet.Motor - Gleichstrommotor. - Robuster Motor mit Kugellager, wartungsfrei. - Wämeklasse F. - Schutzart IP 54 bei fachgerechtem saug- und druckseitigem Anschluss sowie geschlossenem Gehäusedeckel. - Drehzahlsteuerbar.Montagehinweise - Einbau in jeder Lage möglich.Elektrischer Anschluss - Frontseitiger Klemmkasten. - Klemmkasten Schutzart IP 66.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.Artikel:ESR 31-3 EC - Fördervolumen: 1800 m3/h - Drehzahl: 2890 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 274 W - IMax: 1,9 A - Schutzart: IP 54 - Wärmeklasse: F - Einbauort: Wand / Decke - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 25 kg - Gewicht mit Verpackung: 27,1 kg - Ventilator ausschwenkbar: ja - Nennweite: 315 mm - Breite: 546 mm - Höhe: 387 mm - Tiefe: 639 mm - Breite mit Verpackung: 560 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 680 mm - Fördermitteltemperatur bei IMax: 55 °C - Umgebungstemperatur: -30 °C bis 55 °C
| Technische Details |
|---|
| Werkstoff des Gehäuses |
Stahl |
| Luftmenge unbelastet |
1800 m³/h |
| Luftmenge bei Druck 2 |
1100 m³/h |
| Luftmenge bei Druck 3 |
400 m³/h |
| Druck 2 |
400 Pa |
| Druck 3 |
800 Pa |
| Anschlussspannung |
230 V |
| Leistungsaufnahme |
0,274 kW |
| Mit thermischem Schutz |
ja |
| Gleichstrommotor |
ja |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IP54 |
| Max. Lufttemperatur |
55 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
ja |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |

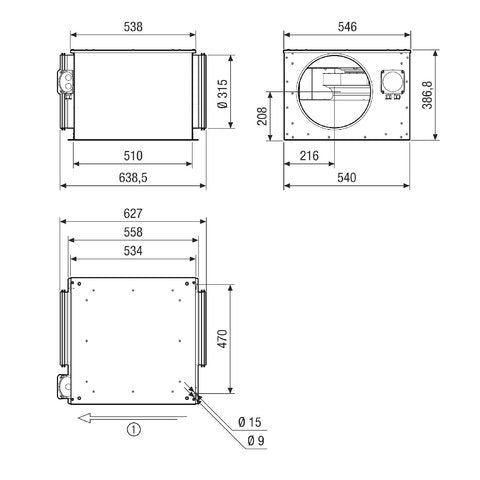

| Länge |
639 mm |
| Durchmesser des Gehäuses |
665 mm |
| Kanaldurchmesser |
315 mm |
| Anschluss |
Flansch |
Lieferumfang:

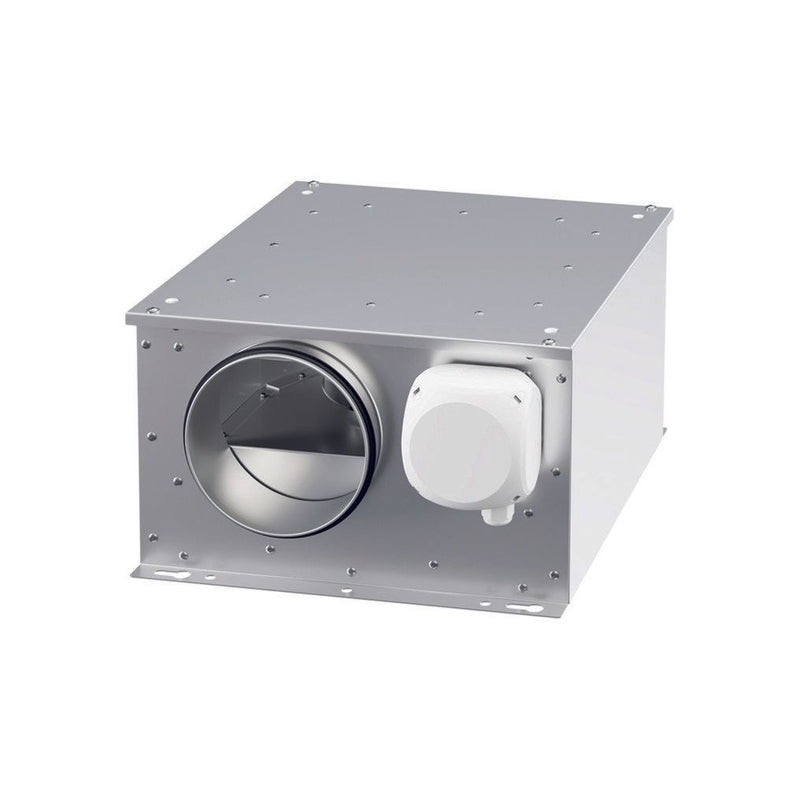

1 x Maico - Ventilator für Rohreinbau Lüftungsbox ESR 31-3 EC DN 315
