Merkmale - Für direkten Einbau in Rohrleitungen. - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. - Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. - Ansaugdüse zum turbulenzarmen Luftansaugen. - Diagonal-Laufrad mit nachgeschaltetem Stator. - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. - Mit Diffusor zur Erhöhung des statischen Drucks. - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. - Meridianer Strömungsverlauf verhindert Turbulenzen. - Betrieb mit Frequenzumrichter MFU. - Schutzart IP X4. - Isolationsklasse F.Drehstrommotor - Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. - Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. - Elektrischer Anschluss über Anschlusskabel.Elektrischer Anschluss - Netzfrequenz 50 Hz.Artikel:EDR 71-2 - Fördervolumen: 22575 m3/h - Drehzahl: 1620 1/min - Laufradtyp: diagonal - Drehzahlsteuerbar: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 5015 W - IMax: 9,57 A - Schutzart: IP X4 - Wärmeklasse: F - Einbauort: Rohrsystem - Einbaulage: senkrecht / waagerecht - Material: Aluminium - Farbe: silber - Gewicht: 63 kg - Gewicht mit Verpackung: 67,2 kg - Nennweite: 710 mm - Breite: 714 mm - Höhe: 723 mm - Tiefe: 731 mm - Breite mit Verpackung: 724 mm - Höhe mit Verpackung: 742 mm - Tiefe mit Verpackung: 770 mm - Fördermitteltemperatur: 60 °C - Umgebungstemperatur: -20 °C bis 60 °C - Gesamteffizienz e: 66,3 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 69,3 - VSD erforderlich: ja - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 5,25 kW / 14617 m3/h / 824 Pa - nBEP: 1597 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 9,57 A - SchallleistungspegelLWA5: 77 dB(A)
| Technische Details |
|---|
| Werkstoff des Gehäuses |
Aluminium |
| Luftmenge unbelastet |
22575 m³/h |
| Luftmenge bei Druck 2 |
15000 m³/h |
| Luftmenge bei Druck 3 |
3000 m³/h |
| Druck 2 |
800 Pa |
| Druck 3 |
1000 Pa |
| Anschlussspannung |
400 V |
| Leistungsaufnahme |
5,015 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
nein |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IPX4 |
| Max. Lufttemperatur |
60 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
nein |
| Geeignet für Frequenzregelung |
ja |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
nein |
| Polumschaltbar |
nein |

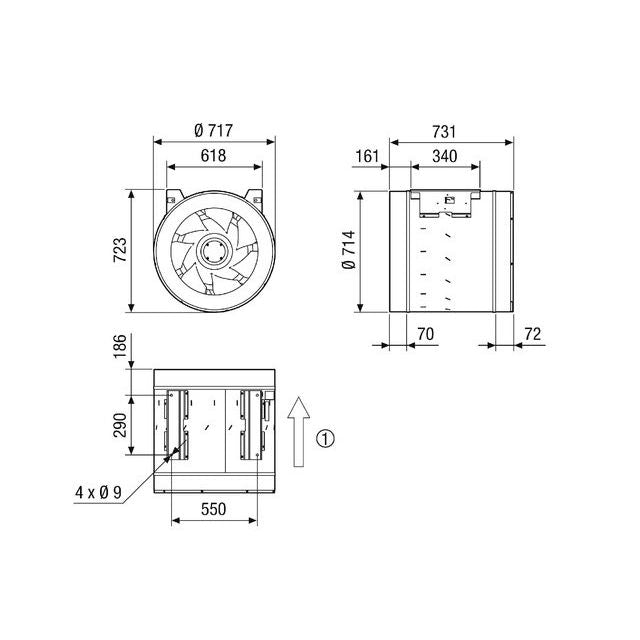

| Länge |
731 mm |
| Durchmesser des Gehäuses |
717 mm |
| Kanaldurchmesser |
714 mm |
| Anschluss |
Einschubende |
Lieferumfang:

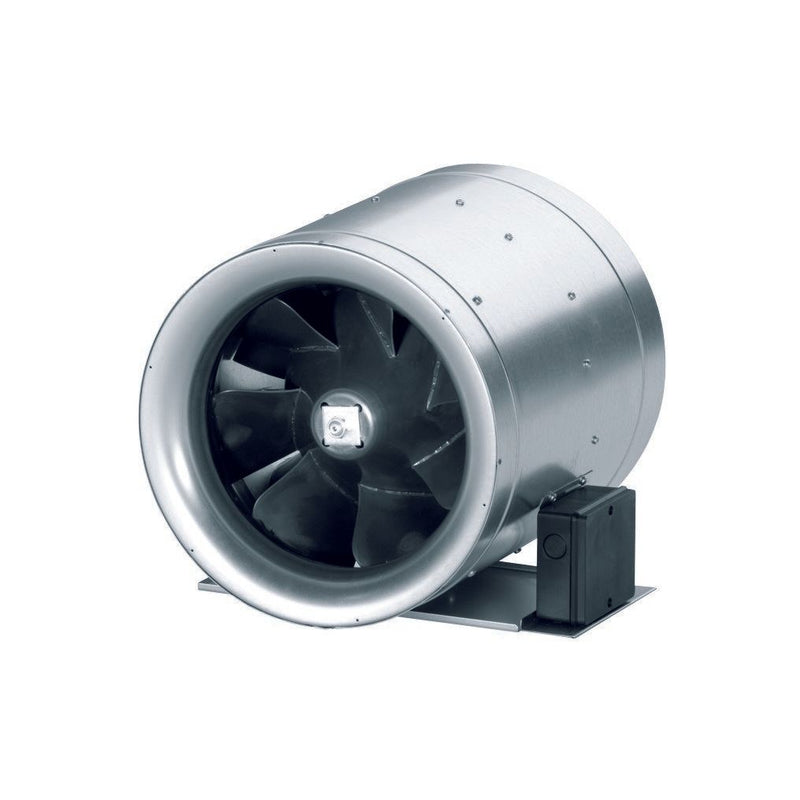

1 x Maico - Ventilator für Rohreinbau Diagonal-Ventilator EDR 71-2
