Merkmale - Für direkten Einbau in Rohrleitungen. - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. - Ansaugdüse zum turbulenzarmen Luftansaugen. - Diagonal-Laufrad mit nachgeschaltetem Stator. - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. - Mit Diffusor zur Erhöhung des statischen Drucks. - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. - Meridianer Strömungsverlauf verhindert Turbulenzen. - Schutzart IP X4. - Wärmeklasse F. - Material: Stahlblech, verzinkt.Wechselstrommotor - Elektrischer Anschluss über außenliegenden Klemmenkasten. - Drehzahlregelung mittels Transformatoren möglich. - Thermischer Überlastungsschutz serienmäßig. - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Artikel:EDR 25 - Fördervolumen: 1700 m3/h - FördervolumenNenn: 1119 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 274 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2824 1/min - im opt. Wirkungsgrad - Drehzahl: 2890 1/min - Laufradtyp: diagonal - Drehzahlsteuerbar: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 170 W / im opt. Wirkungsgrad - INenn: 0,8 A / im opt. Wirkungsgrad - IMax: 1 A - Schutzart: IP X4 - Wärmeklasse: F - Netzzuleitung: 3 / 1,5 mm2 - Einbaulage: senkrecht / waagerecht - Material Gehäuse: Stahlblech, verzinkt - Farbe: silbergrau - Gewicht: 6,5 kg - Gewicht mit Verpackung: 6,95 kg - Nennweite: 250 mm - Breite: 296 mm - Höhe: 259 mm - Tiefe: 278 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 270 mm - Tiefe mit Verpackung: 305 mm - Fördermitteltemperatur bei IMax: 55 °C - Umgebungstemperatur: 55 °C - Gesamteffizienz e: 44,9 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 63,4 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,174 kW / 1119 m3/h / 274 Pa - nBEP: 2824 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 0,8 A - SchallleistungspegelLWA5: 71 dB(A) - Gleichstrommotor: false
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
1700 m³/h |
| Anschlussspannung |
230 V |
| Gleichstrommotor |
nein |
| Schutzart (IP) |
IPX4 |

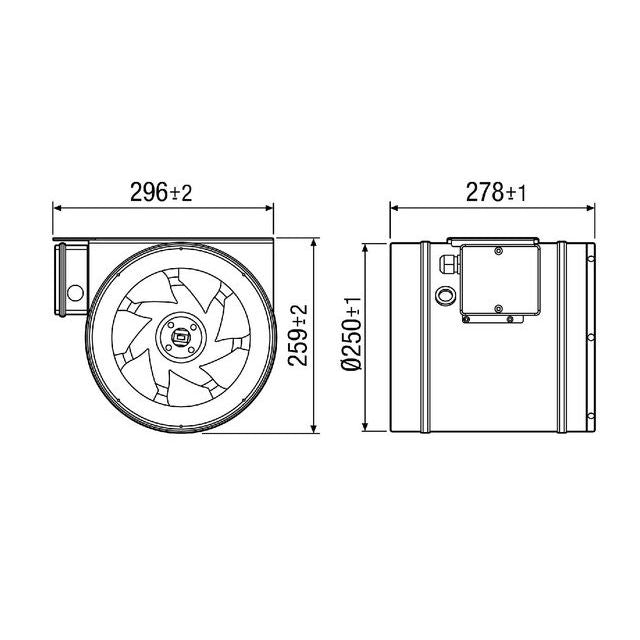

| Länge |
278 mm |
| Durchmesser des Gehäuses |
296 mm |
Lieferumfang:

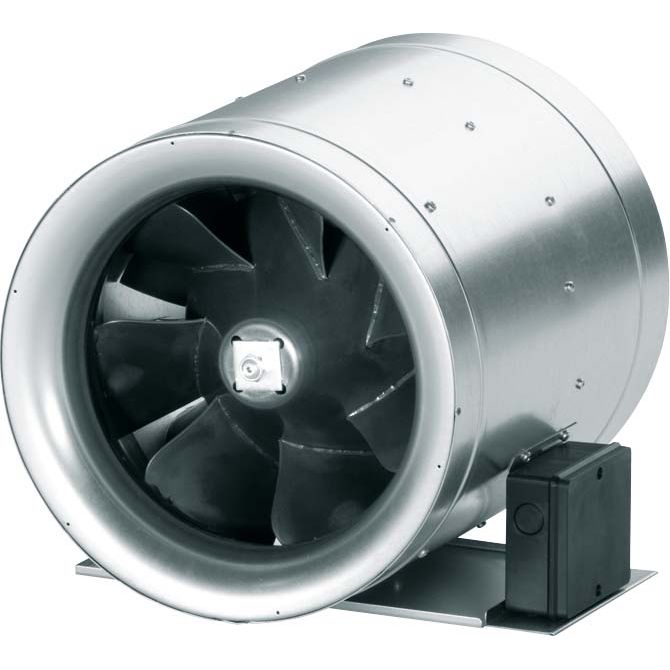

1 x Maico - Ventilator für Rohreinbau Diagonal-Ventilator EDR 25
