Merkmale - Kompaktes Zuluftgerät mit Filter, Elektrolufterhitzer und Regelung. - stufenlose Ventilatorregelung: Konstantvolumenstrom/ Konstantdruck/ Konstantdrehzahl/ Temperatur-/ CO2-geführt. - Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden. Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert. - Die Regelung ist so ausgelegt, dass auch ein Abluftventilator (optional) integriert werden kann. Somit kann mit einfachsten Mitteln ein komplettes Lüftungssystem mit Zu- und Abluft eingebaut werden. - Fehlerüberwachung. - Anschlussmöglichkeit von Temperaturfühlern und/oder Luftqualitätssensoren. - Modbus Schnittstelle für Anbindung an GLT. - Erweiterte Menüstruktur mit mehreren Ebenen und Berechtigungskonzept. - Material: Stahlblech, verzinkt. - Mit schalldämmender, glasseidenkaschierter Steinwolle und doppelwandigem Gehäuse für niedrigste Geräuschpegel und beste Wärmedämmung. - Luftfilterwechsel ohne Werkzeug in Sekunden. - Rückwärtsgekrümmtes Laufrad für optimalen Wirkungsgrad. - Abnehmbarer Deckel mit Bügelverschluss. - Anschlussstutzen saug- und druckseitig für direkten Einbau in Lüftungsleitungen. - Zeitsparende Montage durch Montageschienen. - Mit automatischem Ventilatornachlauf zum Schutz gegen Überhitzung. - Kann auch über externen potentialfreien Kontakt ein-/ausgeschaltet werden. - Schutzart IP 33. Ausnahme: ECR 25-2 EC und ECR 31-2 EC IP 54.Elektroheizregister - Bestehende Gehäuseeinheit, beidseitig mit Schutzgittern versehen. - Gehäuseeinheit kann durch Lösen von 4 Befestigungsschrauben aus dem Gehäuse herausgezogen werden. - In Luftströmung gesehen nach dem Ventilator im Gehäuse angebracht. - Geschlossene Rohrheizkörper aus rostfreiem Stahl. - Temperaturfühler in Strömungsrichtung nach dem Heizregister mit Strahlungsschutzblech angeordnet. - 3-stufige Leistungsregelung des Elektroheizregisters. - Sicherheitstemperaturbegrenzer schalten im Fehlerfall das Elektroheizregister bei einer Temperatur von 75°C ab. Nach dem Auslösen der Sicherheitstemperaturbegrenzer müssen diese manuell zurückgesetzt werden.Bedienteil - Separates Bedienteil ist inkl. Steuerleitung im Lieferumfang enthalten. - Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden. - Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert.Ventilator - Motor/Laufradkombination. - EC-Motor. - Laufrad senkrecht zur Luftrichtung montiert. - Laufrad mit rückwärts gekrümmten Schaufeln.Motor - EC-Motor mit 3 frei einstellbaren Drehzahlstufen von 0-100 %. - Drehzahlsteuerbar.Montagehinweis - 4 Bügelverschlüsse zur Befestigung des Gehäusedeckels.Artikel:ECR 31-2 EC - Fördervolumen: 1200 m3/h - Drehzahl: 2820 1/min - Drehzahlsteuerbar: ja - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 9200 W - IMax: 14,5 A - Schutzart: IP 54 - Motor-Schutzart: IP 54 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 36,7 kg - Gewicht mit Verpackung: 37,1 kg - Filterklasse: ISO ePM10 >= 50 % (M5) - Nennweite: 315 mm - Breite: 538 mm - Höhe: 406 mm - Tiefe: 760 mm - Breite mit Verpackung: 543 mm - Höhe mit Verpackung: 411 mm - Tiefe mit Verpackung: 810 mm - Fördermitteltemperatur bei IMax: 40 °C - Heizleistung: 9000 W
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
1200 m³/h |
| Anschlussspannung |
400 V |
| Schutzart (IP) |
IP54 |
| Polumschaltbar |
nein |

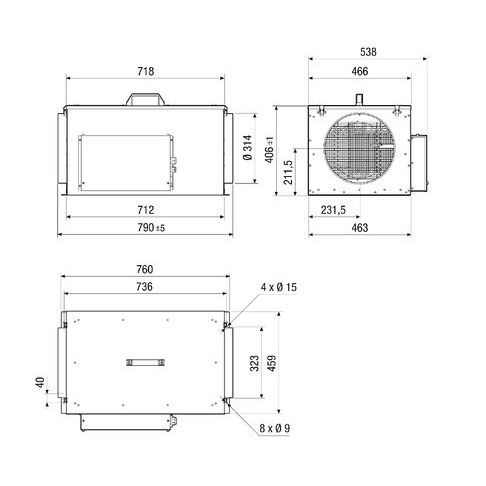

| Länge |
760 mm |
| Durchmesser des Gehäuses |
538 mm |
Lieferumfang:

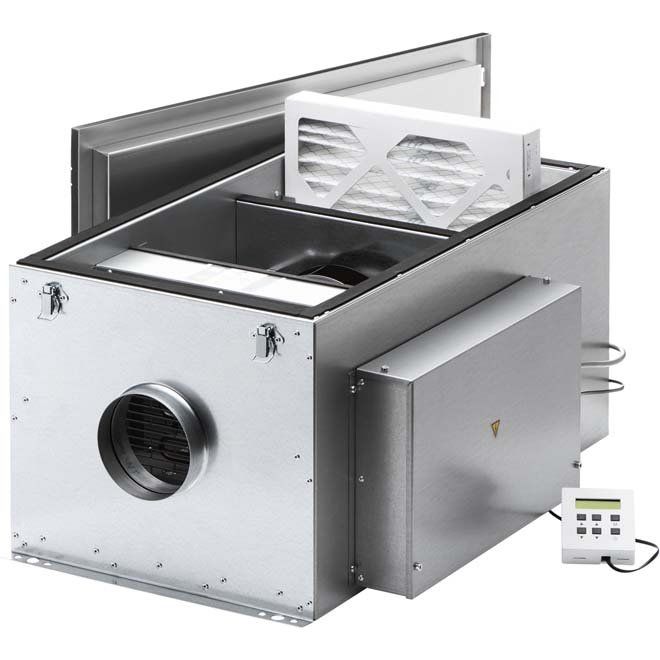

1 x Maico - Ventilator für Rohreinbau Compaktbox ECR 31-2 EC DN 315 1 x Bedienteil inkl. Steuerleitung
