Merkmale - Axial-Rohrventilator für Gewerbe und Industrielüftung. - Leistungsstarker Ventilator für große Fördervolumen. - Zur einfachen und direkten Montage in einem Rohrsystem. - Einbau in jeder Lage möglich. - Gehäuse aus Stahlblech mit Epoxidbeschichtung. - Geeignet für Temperaturbereiche von -10 °C bis +50 °C. - Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid.Motor - Dreiphasen Drehstrommotor. - Schutzart IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.Elektrischer Anschluss - Außenliegender Klemmkasten am Gehäuse.Sicherheitshinweise - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.Artikel:DAR 90/4 3 - Fördervolumen: 30121 m3/h - Drehzahl: 1440 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 3000 W - INenn: 6,39 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohr - Einbaulage: horizontal - Material Gehäuse: Stahlblech mit Epoxidbeschichtung - Material Flügelrad: Polyamid - Farbe: grau - Gewicht: 110 kg - Gewicht mit Verpackung: 126 kg - Nennweite: 900 mm - Breite: 1030 mm - Höhe: 680 mm - Tiefe: 1030 mm - Breite mit Verpackung: 1140 mm - Höhe mit Verpackung: 830 mm - Tiefe mit Verpackung: 1140 mm - Fördermitteltemperatur bei IMax: -10 °C bis 50 °C - PTC DIN 44082: M 100 - Gesamteffizienz e: 42,4 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 46 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 2,708 kW / 16355 m3/h / 252,6 Pa - nBEP: 1420 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 6,39 A - SchallleistungspegelLWA7: 93 dB(A)
| Technische Details |
|---|
| Werkstoff des Gehäuses |
rostfreier Stahl |
| Luftmenge unbelastet |
30121 m³/h |
| Anschlussspannung |
400 V |
| Leistungsaufnahme |
3 kW |
| Mit thermischem Schutz |
nein |
| Gleichstrommotor |
nein |
| Indirekter Antrieb |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Schutzart (IP) |
IP55 |
| Max. Lufttemperatur |
50 °C |
| Motor mit 2 Drehzahlen |
nein |
| Geeignet für elektronische Steuerung |
nein |
| Geeignet für Frequenzregelung |
nein |
| Geeignet für Schwachstromregelung |
nein |
| Geeignet für Traforegelung |
ja |
| Polumschaltbar |
nein |

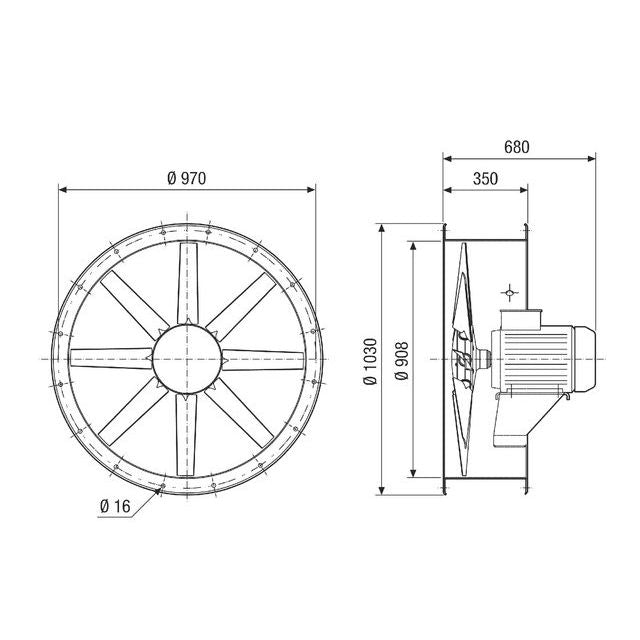

| Länge |
580 mm |
| Durchmesser des Gehäuses |
1030 mm |
| Kanaldurchmesser |
900 mm |
| Anschluss |
Flansch |
Lieferumfang:

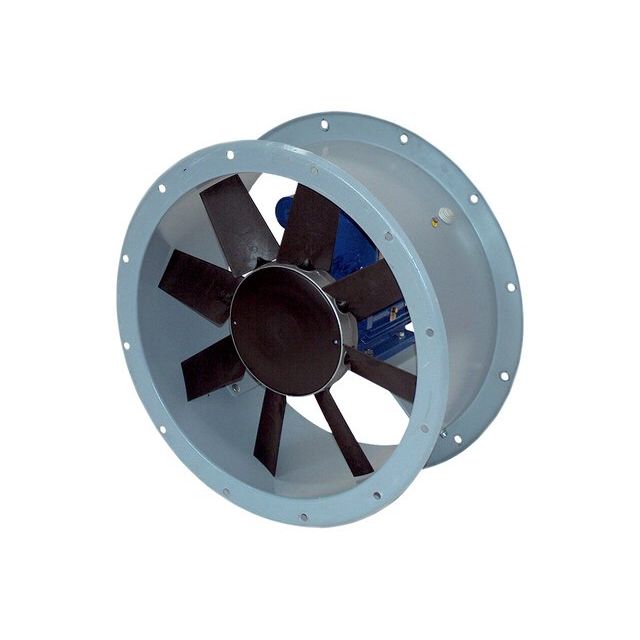

1 x Maico - Ventilator für Rohreinbau Axial-Rohrventilator DAR 90/4 3 30121m3/h, NW900
