Merkmale - Einbau in rechteckige Lüftungskanäle. - Verzinktes Gehäuse. - Geringe Energieaufnahme dank EC-Technologie. - Geringer Platzbedarf durch kompakte Abmessungen. - Flanschprofile an der Saug- und Druckseite. - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus seewasserbeständigem Aluminium (DN 22-35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). - Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. - Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. - Motorlaufrad für Reinigungszwecke ausschwenkbar. - Hohe Schutzart IP 54. - Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem sollen elastische Verbindungsstutzen ELP verwendet werden.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. - Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend.Motor - Motor für den Dauerbetrieb ausgelegt. - Robuster EC-Motor mit Kugellager, wartungsfrei. - Thermischer Motorschutz serienmäßig. - Integrierter Motorschutz über Alarmrelais geführt. - Drehzahlsteuerbar. - Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. - Statusanzeige über LED (geltend nur für die 3 Varianten). - ModBus RTU Schnittstelle. - Integrierte 24 V Spannungsquelle für optionales Zubehör.Montagehinweise - Einbau in horizontaler und verikaler Lage möglich.Elektrischer Anschluss - Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. - Netzfrequenz 50 / 60 Hz.Artikel:DPK 50 EC - Fördervolumen: 9590 m3/h - FördervolumenNenn: 5185 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 711 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1580 1/min - im opt. Wirkungsgrad - Drehzahl: 1580 1/min - Drehzahlsteuerbar: ja - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 1830 W - INenn: 2,88 A - Schutzart: IP 54 - Wärmeklasse: F - Einbauort: Kanal - Einbaulage: beliebig - Material Gehäuse: Stahlblech, verzinkt - Gewicht: 65 kg - Gewicht mit Verpackung: 65,53 kg - Ventilator ausschwenkbar: ja - Kanalmaß: 800 mm x 500 mm - Breite: 840 mm - Höhe: 540 mm - Tiefe: 880 mm - Breite mit Verpackung: 847 mm - Höhe mit Verpackung: 632 mm - Tiefe mit Verpackung: 882 mm - Fördermitteltemperatur: -20 °C bis 50 °C
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
400 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Volumenstrom |
5185 m³/h |
| Nennleistung |
1,83 kW |
| Schutzart (IP) |
IP54 |
| Richtung |
radial |
| Gewicht |
65000 g |

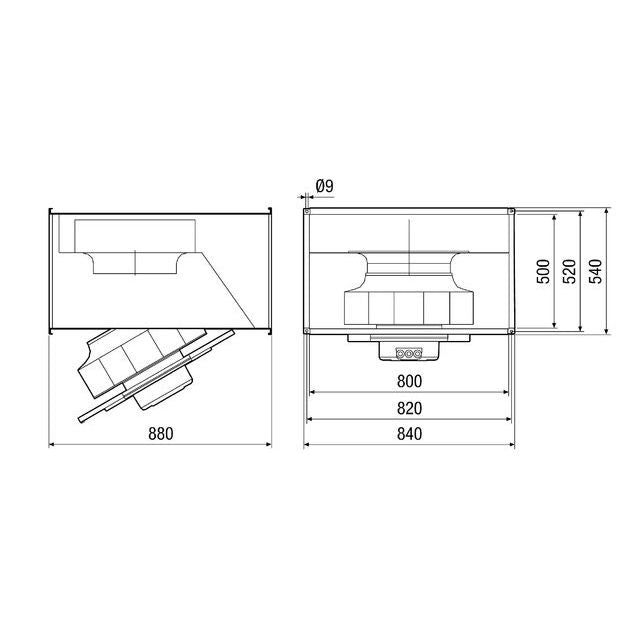

| Kanalbreite |
840 mm |
| Kanalhöhe |
540 mm |
| Mediumtemperatur |
-20 °C |
Lieferumfang:

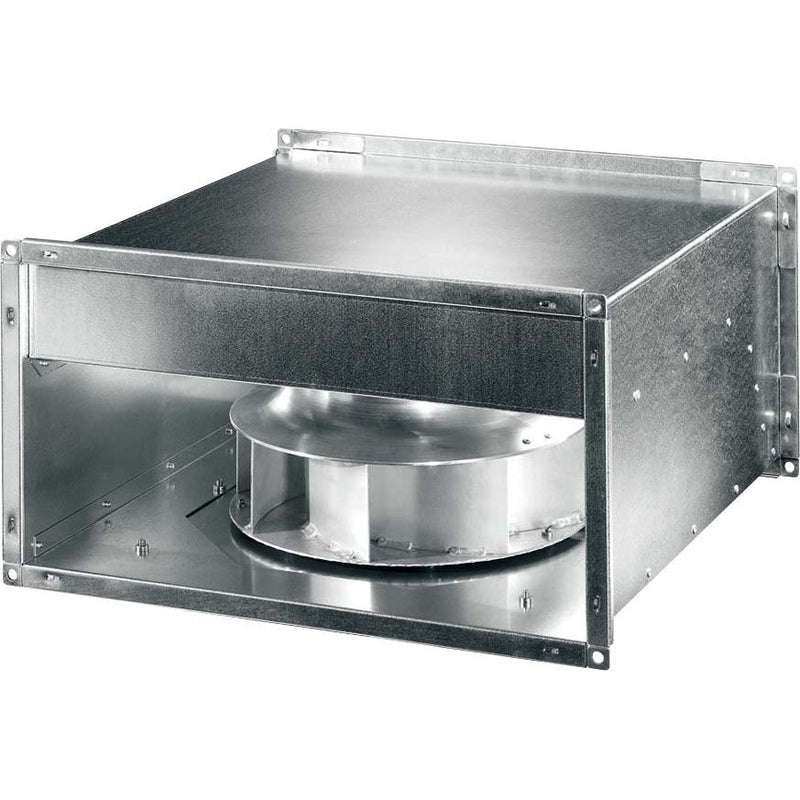

1 x Maico - Ventilator für Kanaleinbau Kanalventilator DPK 50 EC EC-Motor,3Ph,800x500
