Besondere Eigenschaften - Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor. - Geringste Leistungsaufnahme. - Für Unterputz und Aufputz einsetzbar. - Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung). - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. - Schutzart IP X5, Einbau in Schutzzone 1 möglich. - Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden. - Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s. - Nachlaufzeit 15 min. - Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR. - Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.Artikel:ER EC - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min / kombiniert mit ER GH, ER GH AP/APB - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH, 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,64 kg - Gewicht mit Verpackung: 0,91 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich / hinten - Breite: 213 mm - Höhe: 233 mm - Tiefe: 115 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 152 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mm
| Technische Details |
|---|
| Nennweite |
75 mm |
| Volumenstrom |
30 m³/h |
| Farbe |
schwarz |
| Mediumtemperatur |
-20..40 °C |
| Montageart |
Unterputz |
| Bemessungsspannung |
230 V |
| Netzfrequenz |
50 Hz |
| Zusammenstellung |
sonstige |
| Nennstrom |
40 A |
| Drehzahl |
800 1/min |
| Werkstoff des Gehäuses |
Kunststoff |
| Richtung |
axial |
| Schutzart (IP) |
IPX5 |
| Geräuschemission |
20 dB(A) re 1 pW |
| Breite |
213 mm |
| Höhe |
233 mm |
| Tiefe |
115 mm |
Lieferumfang:

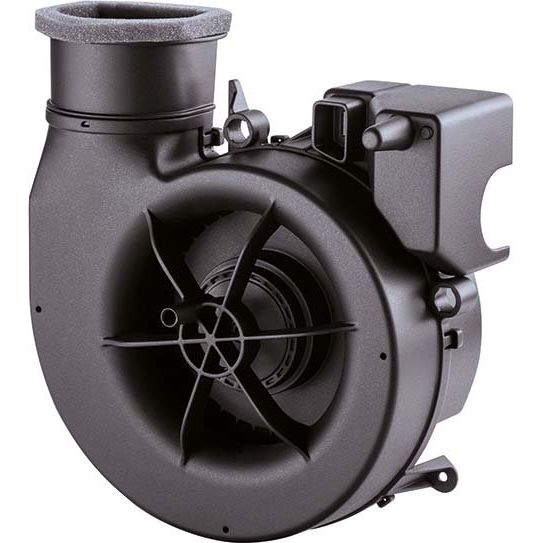

1 x Ventilator für innenliegende Bäder und Küchen Ventilatoreinsatz ER EC Unterputzgehäuse
