Ausführung mit Funkempfänger - Ein/Aus über Funkschalter DS RC oder separater Steuerung RLS RC. - Nachlaufzeit ca. 15 min nur beim Ausschalten im Einzelbetrieb mit Funkschalter und deaktiviertem DIN 18017-3 Modus. - Die drei Drehzahlen können entweder am Funkschalter oder der Steuerung ausgewählt werden. - Nicht drehzahlsteuerbar. - Kombinierbar mit Wibutler Smart-Home-System.Merkmale - Funkgesteuerter Ventilator mit Abdeckung und Filter für das Abluftsystem MAICOsmart, mit ISO Coarse 30 % (G2) Filter und eingebautem Funkempfänger 868 MHz, auf EnOcean Technologie basierend, zum Einbau in Unterputzgehäuse. - Der Ventilator kann in einem Master - Slave Verbund installiert werden (RLS RC notwendig). - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator. - Drei Leistungsstufen 35 / 60 / 100 m3/h. - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Motor - Energiesparender, robuster Kondensatormotor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Sicherheitshinweis - Der Ventilator entspricht der Schutzart IP X5 und kann somit im Schutzbereich 1 gemäß DIN VDE 0100-701 auch bei Strahlwasser eingebaut werden. - Details siehe Planungshinweise Kapitel Einrohr-Entlüftung nach DIN 18017-3.Artikel:ER 100 RC - Ausführung: Funkempfänger - Fördervolumen: 35 m3/h / 60 m3/h / 100 m3/h - Drehzahl: 850 1/min / 1250 1/min / 1900 1/min - Luftrichtung: Abluft - Drehzahlsteuerbar: nein - SEC average: -6,72 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 21 W / 29,5 W - IMax: 0,1 A / 0,12 A / 0,14 A - Schutzart: IP X5 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: senkrecht / waagerecht - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,5 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 250 mm - Höhe: 250 mm - Tiefe: 138 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 150 mm - Fördermitteltemperatur bei IMax: 40 °C - Umgebungstemperatur: -10 °C bis 40 °C - Schalldruckpegel: 27 dB(A) / 36 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm
| Technische Details |
|---|
| Nennweite |
75 mm |
| Volumenstrom |
100 m³/h |
| Farbe |
weiß |
| Mediumtemperatur |
-20..40 °C |
| Montageart |
Unterputz |
| Bemessungsspannung |
230 V |
| Netzfrequenz |
50 Hz |
| Zusammenstellung |
sonstige |
| Nennstrom |
0,1 A |
| Drehzahl |
850 1/min |
| Werkstoff des Gehäuses |
Kunststoff |
| Richtung |
axial |
| Schutzart (IP) |
sonstige |
| Geräuschemission |
27 dB(A) re 1 pW |

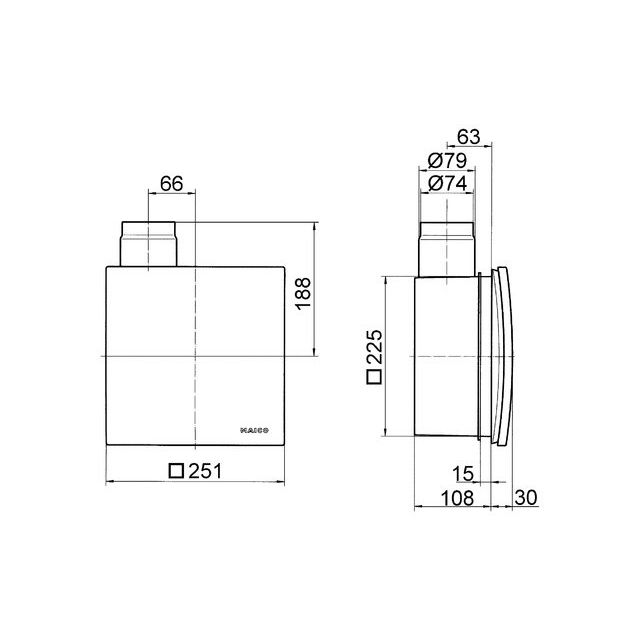

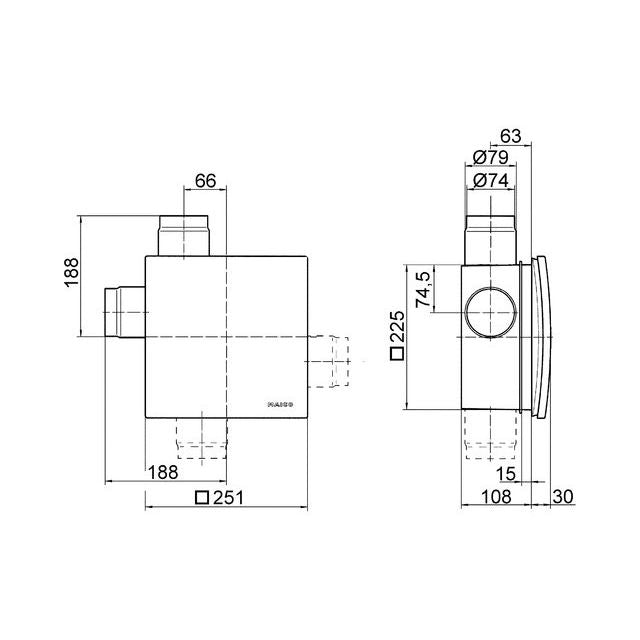

| Breite |
250 mm |
| Höhe |
250 mm |
| Tiefe |
138 mm |
Lieferumfang:

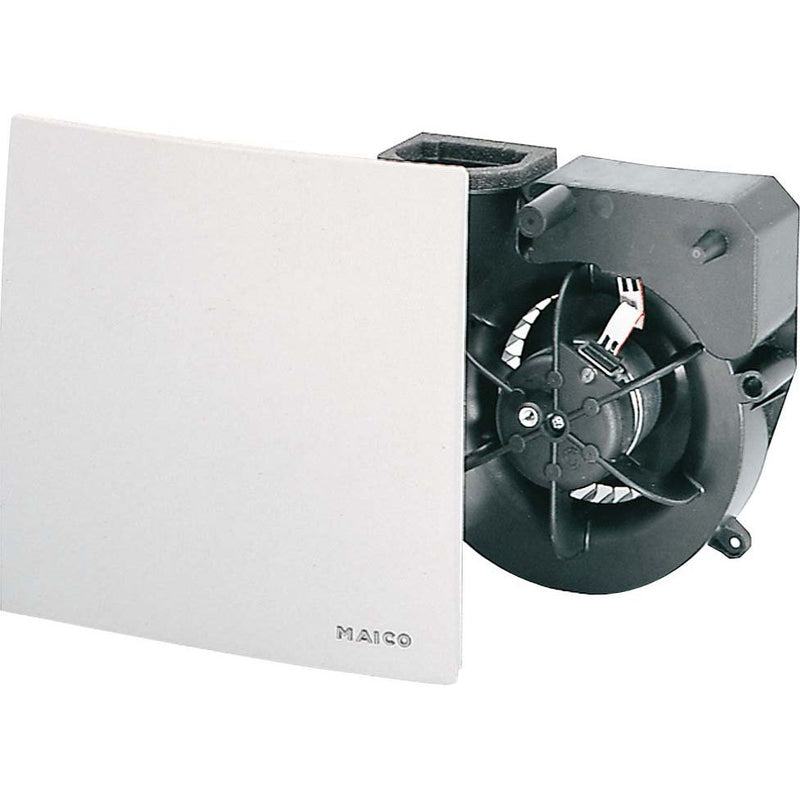

1 x Ventilator für innenliegende Bäder und Küchen Ventilatoreinsatz ER 100 RC
