Standardausführung - ER 100: Drehzahlsteuerbar. - ER 60: Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Metall-Ausblasstutzen DN 75/80 mit wartungsfreier Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung gegen Brandübertragung K90-18017. - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-APB 100 - Ausführung: Standardausführung - Fördervolumen: 100 m3/h - Drehzahl: 1850 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - SEC average: -6,47 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 28,5 W - IMax: 0,15 A - Schutzart: IP X5 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,08 kg - Gewicht mit Verpackung: 2,64 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: ja - Absperrvorrichtung: integrierte Metall-Absperrklappe mit Auslöseeinrichtung - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 335 mm - Tiefe mit Verpackung: 255 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-45 - Nennweite: 75 mm / 80 mm
| Technische Details |
|---|
| Nennweite |
75 mm |
| Volumenstrom |
100 m³/h |
| Farbe |
weiß |
| Mediumtemperatur |
-20..40 °C |
| Montageart |
Aufputz |
| Bemessungsspannung |
230 V |
| Netzfrequenz |
50 Hz |
| Zusammenstellung |
Standard |
| Nennstrom |
0,14999999 A |
| Drehzahl |
1850 1/min |
| Werkstoff des Gehäuses |
Kunststoff |
| Richtung |
axial |
| Schutzart (IP) |
sonstige |
| Geräuschemission |
49 dB(A) re 1 pW |

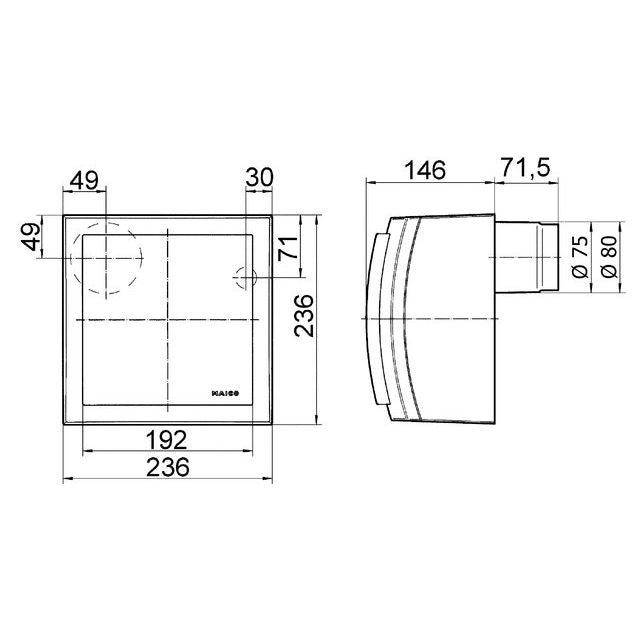

| Breite |
236 mm |
| Höhe |
236 mm |
| Tiefe |
217,5 mm |
Lieferumfang:

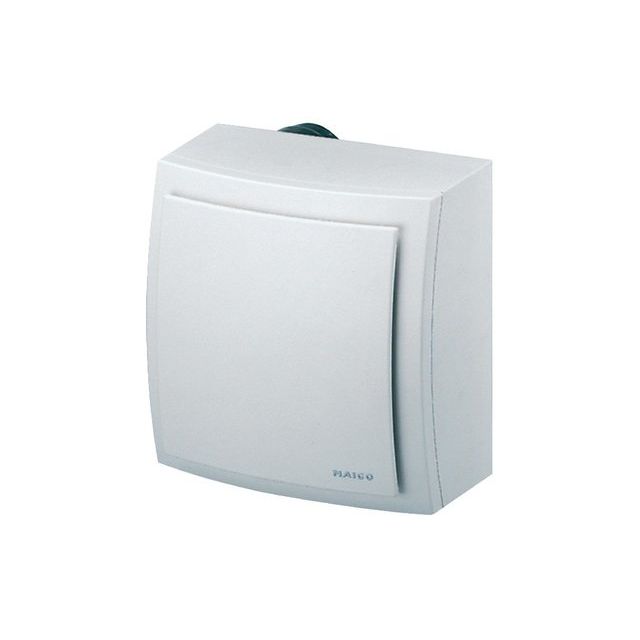

1 x Maico - Ventilator für innenliegende Bäder und Küchen Ventilator ER-APB 100
