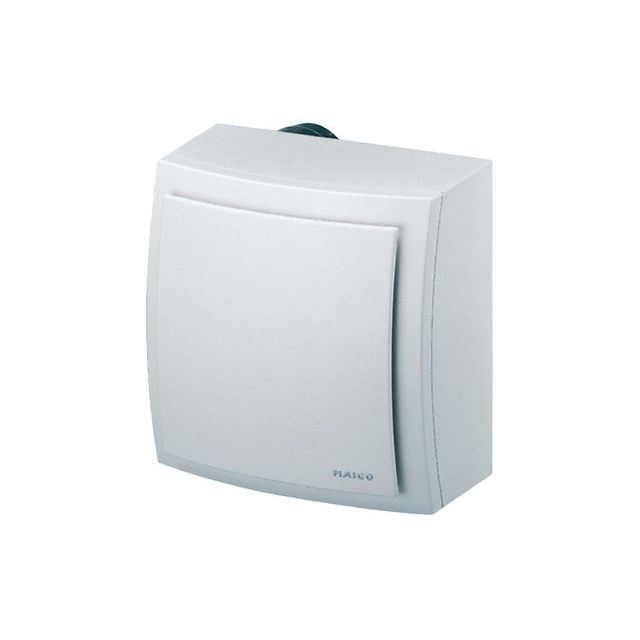

Maico - Ventilator für innenliegende Bäder und Küchen Ventilator ER-AP 100 G

Ausführung mit Grundlastschaltung - Das Gerät läuft im Dauerbetrieb bei 35 m3/h. - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). - Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-AP 100 G - Ausführung: Grundlastschaltung - Fördervolumen: 35 m3/h / 100 m3/h - Drehzahl: 900 1/min / 1850 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -6,54 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 28,5 W - IMax: 0,09 A / 0,15 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,9 kg - Gewicht mit Verpackung: 2,46 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: nein - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 255 mm - Tiefe mit Verpackung: 235 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 33 dB(A) / 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-42 - Nennweite: 75 mm / 80 mm

Technische Details
Nennweite	75 mm
Volumenstrom	100 m³/h
Farbe	weiß
Mediumtemperatur	-20..40 °C
Montageart	Aufputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	mit Grundlastschaltung
Nennstrom	0,08999999 A
Drehzahl	900 1/min
Werkstoff des Gehäuses	Kunststoff
Richtung	axial
Schutzart (IP)	sonstige
Geräuschemission	33 dB(A) re 1 pW
Breite	236 mm
Höhe	236 mm
Tiefe	217,5 mm

Lieferumfang:
1 x Maico - Ventilator für innenliegende Bäder und Küchen Ventilator ER-AP 100 G
