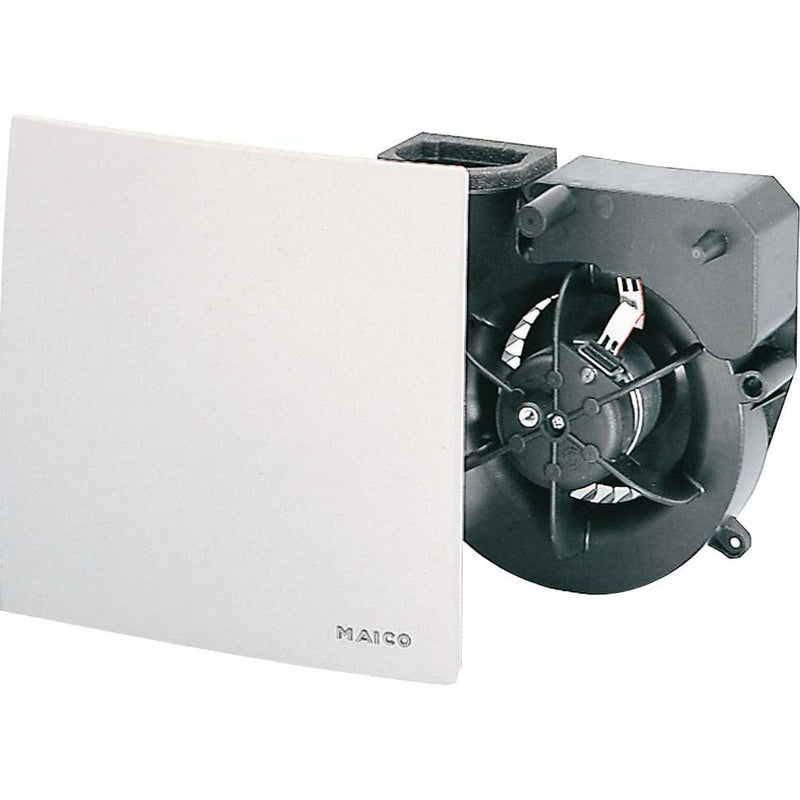

Maico - Ventilator für innenliegende Bäder und Küchen Ventilator ER 100 G

Ausführung mit Grundlastschaltung - Das Gerät läuft im Dauerbetrieb bei 35 m3/h. - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 100 G - Ausführung: Grundlastschaltung - Fördervolumen: 35 m3/h / 101 m3/h - Drehzahl: 850 1/min / 1900 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -6,66 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 9 W / 29 W - IMax: 0,09 A / 0,14 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,49 kg - Gewicht mit Verpackung: 1,77 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm

Technische Details
Nennweite	75 mm
Volumenstrom	101 m³/h
Farbe	weiß
Mediumtemperatur	-20..40 °C
Montageart	Unterputz
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Zusammenstellung	mit Grundlastschaltung
Nennstrom	0,08999999 A
Drehzahl	850 1/min
Werkstoff des Gehäuses	Kunststoff
Richtung	axial
Schutzart (IP)	sonstige
Geräuschemission	26 dB(A) re 1 pW
Breite	250 mm
Höhe	250 mm
Tiefe	150 mm

Lieferumfang:
1 x Maico - Ventilator für innenliegende Bäder und Küchen Ventilator ER 100 G

Keine Downloads vorhanden.
