Ausführung mit Drucksteuerung - Intelligente Drucksteuerung. - Einstellung von 2 Druckwerten möglich. - Tag-Nacht-Umstellung. - Status Reparaturschalter Potentialfreier Kontakt (bis 230 V/2 A belastbar). - Störmeldung Drucksteuerung Potentialfreier Kontakt (bis 230 V/2 A belastbar).Merkmale - Formschönes Gehäuse aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857. - Abdeckung für Reinigungsarbeiten leicht abnehmbar. - Automatische Störmeldung. - Integrierter Reparaturschalter. - Schutzart IP X5. - Stabile Transportösen ermöglichen einen Transport per Kran. - Entspricht der DIN EN 60204-1 und DIN EN 60335-1.Regelung - Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung. - Ausgabe von Störmeldungen. - Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.Motor und Flügelrad - EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400. - Überlastungsschutz serienmäßig. - Keine Maßnahmen zum Motorschutz notwendig. - Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.Elektrischer Anschluss - Gemeinsamer Netzanschluss für Ventilator und Regelung. - Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J. - Steuerleitung ab 0,5 mm2. - Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer. - Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). - Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). - Anschlussklemme für Störmeldungen.Artikel:MDR-PG 18 EC - Fördervolumen: 1150 m3/h - FördervolumenNenn: 632 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 382 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2860 1/min - im opt. Wirkungsgrad - Laufradtyp: radial - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 167 W / im opt. Wirkungsgrad - INenn: 1,23 A / im opt. Wirkungsgrad - IMax: 1,3 A - Schutzart: IP X5 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Dach - Einbaulage: senkrecht - Gewicht: 20,82 kg - Gewicht mit Verpackung: 22,82 kg - Schwenkbar: nein - Nennweite: 180 mm - Breite: 500 mm - Höhe: 406 mm - Tiefe: 500 mm - Breite mit Verpackung: 530 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 530 mm - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C - Temperaturklasse: F - Gesamteffizienz e: 40,3 % - Effizienzgrad N: 78,4 - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 - PBEP / FördervolumenBEP / Pfs, BEP: 0,167 kW / 632 m3/h / 382 Pa - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA5: 82 dB
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
632 m³/h |
| Nennleistung |
167 W |
| Mediumtemperatur |
-25..60 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
180 mm |
Lieferumfang:

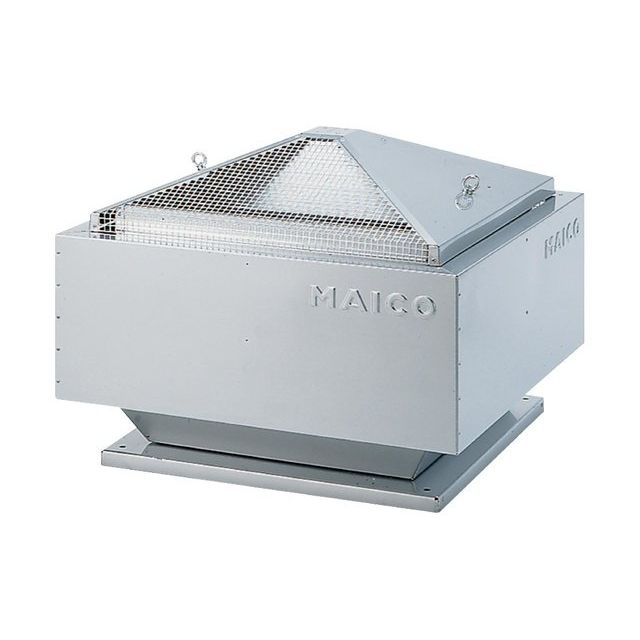

1 x Maico - Ventilator für Dacheinbau Radial-Dachventilator MDR-PG 18 EC EC-Motor unclear
