Standardausführung - Intelligente Steuerungsmöglichkeiten über 0-10 V, PWM oder Modbus. - Externes EIN/AUS-Schalten möglich. - Status Reparaturschalter potentialfreier Kontakt (bis 230 V/2 A belastbar). - Störmeldung Motor potentialfreier Kontakt (bis 230 V/2 A belastbar).Merkmale - Formschönes Gehäuse aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857. - Abdeckung für Reinigungsarbeiten leicht abnehmbar. - Automatische Störmeldung. - Integrierter Reparaturschalter. - Schutzart IP X5. - Stabile Transportösen ermöglichen einen Transport per Kran. - Entspricht der DIN EN 60204-1 und DIN EN 60335-1.Regelung - Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung. - Ausgabe von Störmeldungen. - Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.Motor und Flügelrad - EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400. - Überlastungsschutz serienmäßig. - Keine Maßnahmen zum Motorschutz notwendig. - Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.Elektrischer Anschluss - Gemeinsamer Netzanschluss für Ventilator und Regelung. - Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J. - Steuerleitung ab 0,5 mm2. - Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer. - Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). - Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC). - Anschlussklemme für Störmeldungen.Artikel:MDR 40 EC - Fördervolumen: 6825 m3/h - FördervolumenNenn: 3075 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 571 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1840 1/min - im opt. Wirkungsgrad - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1120 W / im opt. Wirkungsgrad - INenn: 1,86 A / im opt. Wirkungsgrad - IMax: 2,1 A - Schutzart: IP X5 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Dach - Einbaulage: senkrecht - Gewicht: 62 kg - Gewicht mit Verpackung: 68,21 kg - Schwenkbar: nein - Nennweite: 400 mm - Breite: 890 mm - Höhe: 655 mm - Tiefe: 890 mm - Breite mit Verpackung: 1200 mm - Höhe mit Verpackung: 790 mm - Tiefe mit Verpackung: 1200 mm - Fördermitteltemperatur bei IMax: -25 °C bis 60 °C - Temperaturklasse: F - Gesamteffizienz e: 52,5 % - Effizienzgrad N: 76,1 - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 - PBEP / FördervolumenBEP / Pfs, BEP: 1,12 kW / 3075 m3/h / 571 Pa - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA5: 87 dB
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
400 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
3075 m³/h |
| Nennleistung |
1120 W |
| Mediumtemperatur |
-25..60 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
400 mm |
Lieferumfang:

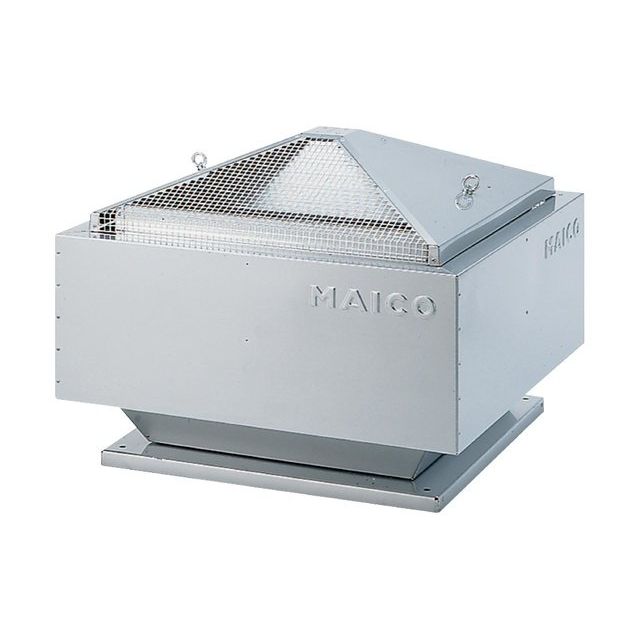

1 x Maico - Ventilator für Dacheinbau Radial-Dachventilator MDR 40 EC mit EC-Motor
