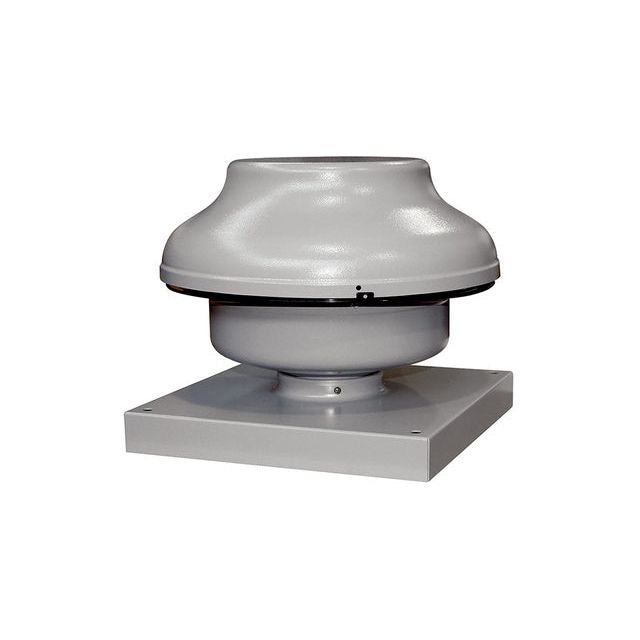

Maico - Ventilator für Dacheinbau Radial-Dachventilator EHD 20 DN 200

Merkmale - Platzsparender Dachventilator mit extrem geringen Abmessungen. - Zur Entlüftung. - Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech. - Abdeckung aus Aluminium. - Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar. - Beschichtetes Eingriffschutzgitter. - Radial-Laufrad mit rückwärtsgekrümmten Schaufeln. - Schutzart IP X5.Motor - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor mit Kugellager, wartungsfrei.Montagehinweise - Dank seines geringen Gewichts wird für den Transport des EHD /2 EC auf das Dach kein Kran oder Lastenaufzug benötigt.Elektrischer Anschluss - Anschluss an Klemmleiste im Gehäuse.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EHD 20 - Fördervolumen: 755 m3/h - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -26 kWh/(m2*a) - Energieeffizienzklasse: C - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 107 W - IMax: 0,47 A - Schutzart: IP X5 - Polumschaltbar: nein - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Gewicht: 7,7 kg - Gewicht mit Verpackung: 8,51 kg - Nennweite: 200 mm - Breite: 405 mm - Höhe: 405 mm - Tiefe: 302 mm - Breite mit Verpackung: 435 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 340 mm - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C - Schalldruckpegel: 55 dB(A) / Abstand 3 m, Freifeldbedingungen

Technische Details
Netzfrequenz	50 Hz
Bemessungsspannung	230 V
Werkstoff des Gehäuses	Stahlblech
Oberflächenschutz Gehäuse	verzinkt
Selbsttätige Verschlussklappe integriert	nein
Volumenstrom	755 m³/h
Nennleistung	107 W
Mediumtemperatur	-20..50 °C
Schutzart (IP)	IPX5
Nenndurchmesser Kanal	200 mm

Lieferumfang:
1 x Maico - Ventilator für Dacheinbau Radial-Dachventilator EHD 20 DN 200
