Merkmale - Platzsparender Dachventilator mit extrem geringen Abmessungen. - Zur Entlüftung. - Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech. - Abdeckung aus Aluminium. - Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar. - Beschichtetes Eingriffschutzgitter. - Radial-Laufrad mit rückwärtsgekrümmten Schaufeln. - Schutzart IP X5.Motor - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor mit Kugellager, wartungsfrei.Montagehinweise - Dank seines geringen Gewichts wird für den Transport des EHD /2 EC auf das Dach kein Kran oder Lastenaufzug benötigt.Elektrischer Anschluss - Anschluss an Klemmleiste im Gehäuse.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EHD 15 - Fördervolumen: 550 m3/h - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -26 kWh/(m2*a) - Energieeffizienzklasse: C - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 82 W - IMax: 0,36 A - Schutzart: IP X5 - Polumschaltbar: nein - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Gewicht: 6,7 kg - Gewicht mit Verpackung: 7,51 kg - Nennweite: 150 mm - Breite: 405 mm - Höhe: 405 mm - Tiefe: 302 mm - Breite mit Verpackung: 435 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 340 mm - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Schalldruckpegel: 52 dB(A) / Abstand 3 m, Freifeldbedingungen
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Oberflächenschutz Gehäuse |
verzinkt |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
550 m³/h |
| Nennleistung |
82 W |
| Mediumtemperatur |
-20..60 °C |
| Schutzart (IP) |
IPX5 |
| Nenndurchmesser Kanal |
150 mm |
Lieferumfang:

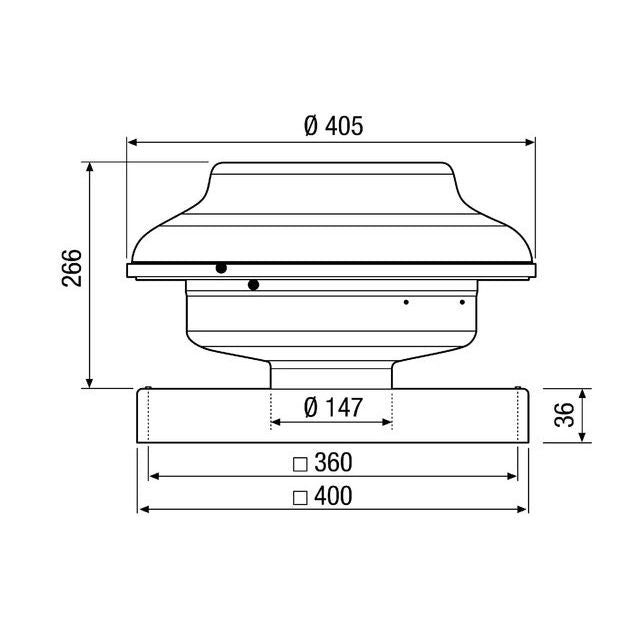

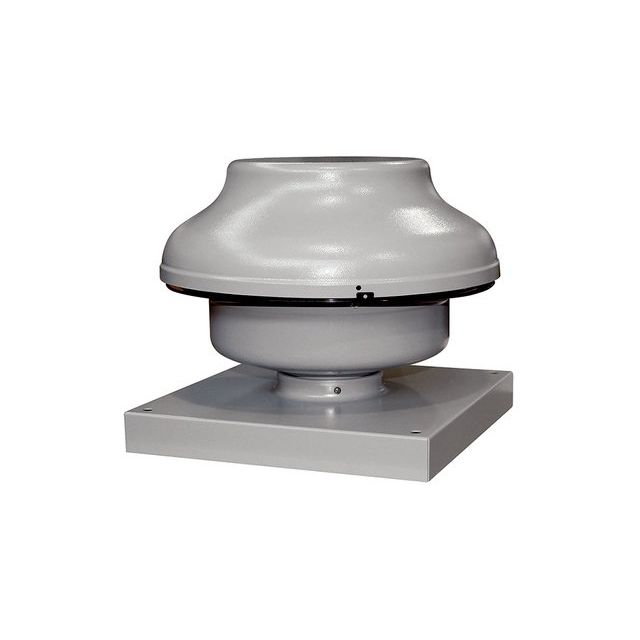

1 x Maico - Ventilator für Dacheinbau Radial-Dachventilator EHD 15 DN 150
