Merkmale - Platzsparender Dachventilator mit extrem geringen Abmessungen. - Zur Entlüftung. - Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech. - Abdeckung aus Aluminium. - Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar. - Beschichtetes Eingriffschutzgitter. - Radial-Laufrad mit rückwärtsgekrümmten Schaufeln. - Schutzart IP X5.Motor - Hocheffizienter EC-Motor. - Stufenlos drehzahlsteuerbar. - Für den Dauerbetrieb geeignet. - Robuster Motor mit Kugellager, wartungsfrei.Montagehinweise - Dank seines geringen Gewichts wird für den Transport des EHD auf das Dach kein Kran oder Lastenaufzug benötigt.Elektrischer Anschluss - Anschluss an Klemmleiste im Gehäuse.Sicherheitshinweise - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.Artikel:EHD 12/2 EC - Fördervolumen: 512 m3/h - Drehzahl: 3395 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 122 W - IMax: 0,7 A - Schutzart: IP X5 - Wärmeklasse: F - Polumschaltbar: nein - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,8 kg - Gewicht mit Verpackung: 5,3 kg - Nennweite: 125 mm - Breite: 333 mm - Höhe: 261 mm - Tiefe: 333 mm - Breite mit Verpackung: 385 mm - Höhe mit Verpackung: 300 mm - Tiefe mit Verpackung: 385 mm - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Schalldruckpegel: 56 dB(A) / Abstand 3 m, Freifeldbedingungen
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Oberflächenschutz Gehäuse |
lackiert |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
512 m³/h |
| Nennleistung |
0,122 W |
| Mediumtemperatur |
-20..60 °C |
| Schutzart (IP) |
IPX5 |
| Nenndurchmesser Kanal |
120 mm |
| Abluftrichtung |
vertikal |
Lieferumfang:

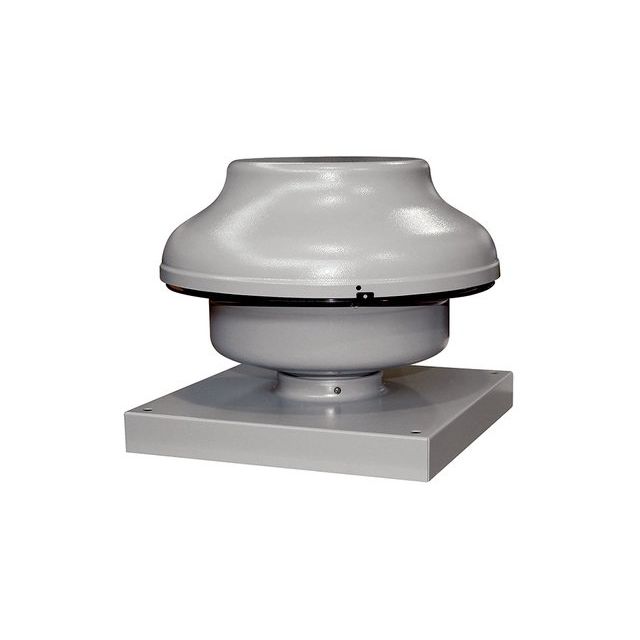

1 x Maico - Ventilator für Dacheinbau Radial-Dachventilator EHD 12/2 EC 512m3/h, NW125
