Kurzbeschreibung - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. - Stabile Transportösen ermöglichen einen Transport per Kran. - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Drehstrommotor - Typenreihe: DZD. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart DZD ... D IP 54. - Schutzart DZD ... B IP 55. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt). - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss - Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:DZD 30/4 B - Fördervolumen: 1400 m3/h - Drehzahl: 1450 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 100 W - INenn: 0,35 A - IMax: 0,35 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 16,86 kg - Gewicht mit Verpackung: 20,75 kg - Nennweite: 300 mm - Breite: 660 mm - Höhe: 660 mm - Tiefe: 375 mm - Breite mit Verpackung: 710 mm - Höhe mit Verpackung: 725 mm - Tiefe mit Verpackung: 420 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
400 V |
| Werkstoff des Gehäuses |
Stahlblech |
| Oberflächenschutz Gehäuse |
verzinkt |
| Selbsttätige Verschlussklappe integriert |
nein |
| Volumenstrom |
1400 m³/h |
| Nennleistung |
100 W |
| Mediumtemperatur |
-20..60 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
300 mm |
Lieferumfang:

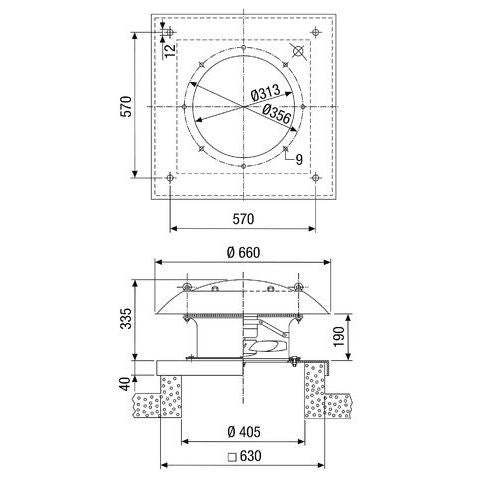

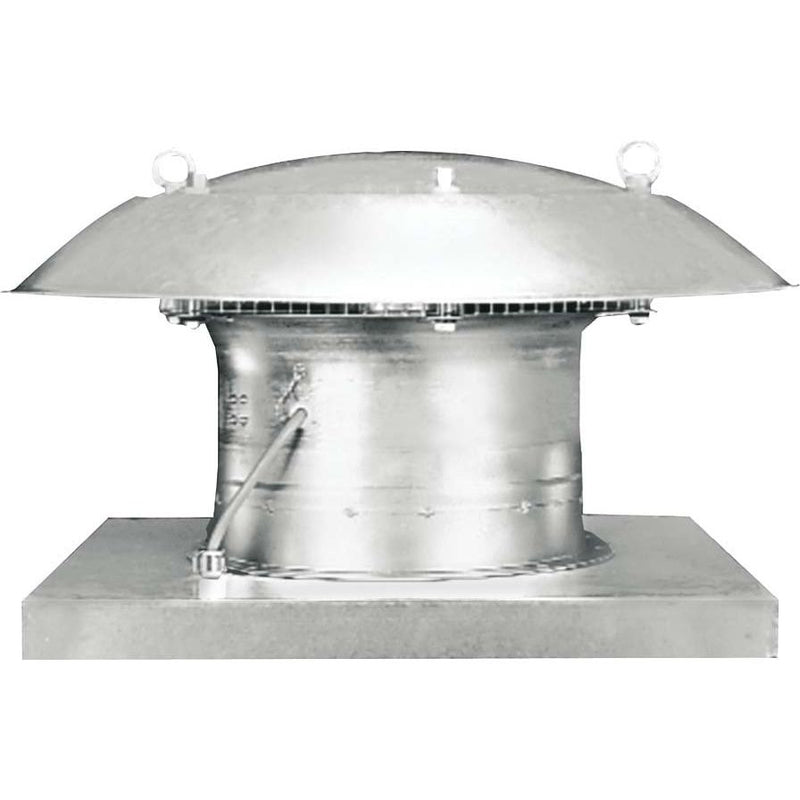

1 x Maico - Ventilator für Dacheinbau Axial-Dachventilator DZD 30/4 B Drehstrom DN 300
