Ausführung mit Sicherheitskleinspannung - Bemessungsspannung 24 V, 50 Hz. - Nur mit zugelassenem Sicherheitstransformator (bauseits, 230 V/24 V) verwenden. - Kombination mit Verzögerungszeitschalter VZ 6, VZ 12 oder VZ 24 C (siehe Zubehör) möglich. Die Verzögerungszeitschalter zwischen Schalter (230 V) und Eingangsseite des Sicherheitstrafos einbauen. - Nicht drehzahlsteuerbar.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 24 V - Ausführung: Sicherheitskleinspannung - Fördervolumen: 170 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 24 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 1,2 A - Schutzart: IP 45 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,06 kg - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 42 dB(A) / Abstand 3 m, Freifeldbedingungen
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
24 V |
| Montageart |
Aufputz |
| Werkstoff des Gehäuses |
Kunststoff |
| Farbe |
weiß |
| Volumenstrom |
170 m³/h |
| Schutzart (IP) |
IP45 |
| Nennweite |
120 mm |
| Zusammenstellung |
mit Sicherheitskleinspannung |
| Ausführung |
axial |
| Richtung |
Entlüftung |
Lieferumfang:

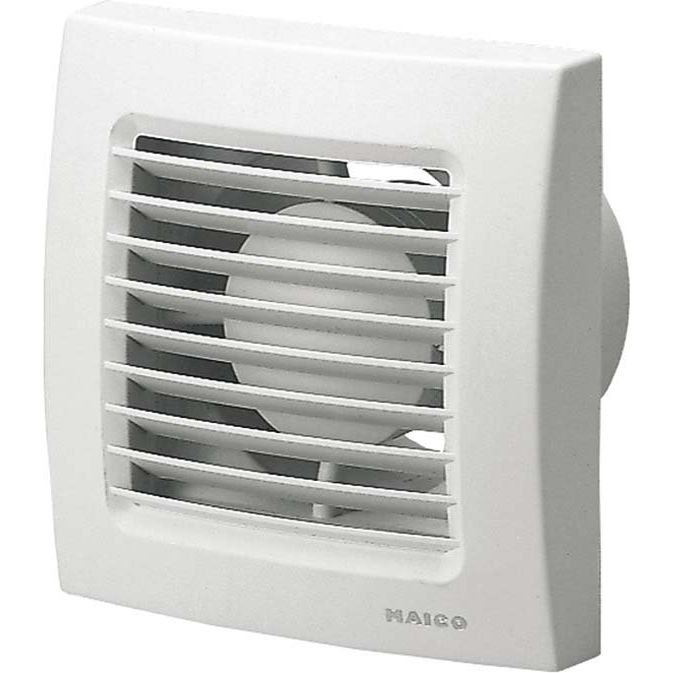

1 x Maico - Kleinraumventilator Kleinraumventilator ECA 120 24 V DN120
