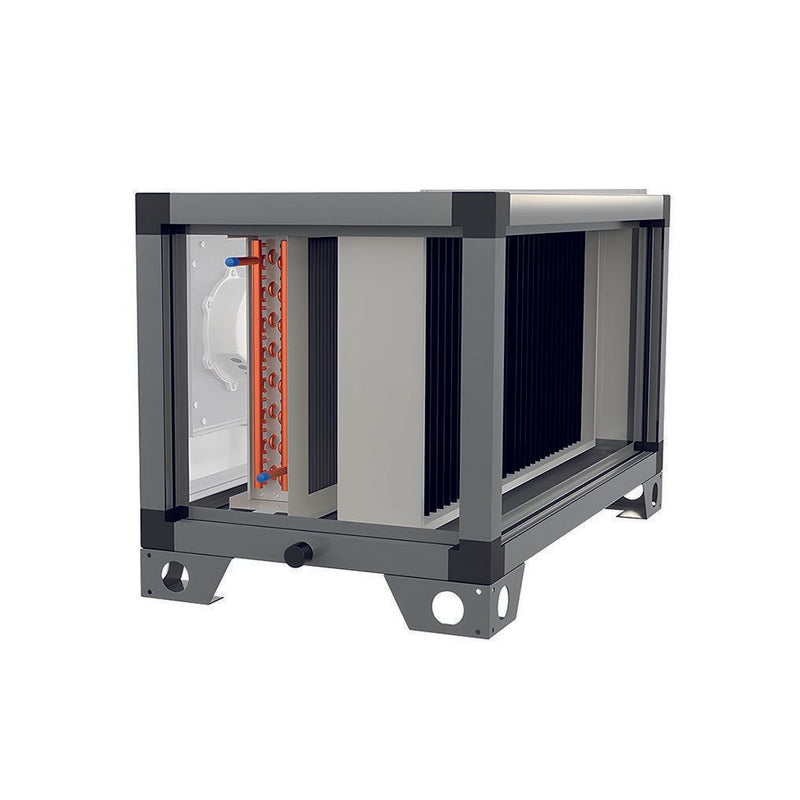

Maico - Kanalkühler kaltes wasser Wasserkühlregister 2 NHKRMV4555HCCW222NC Variante 2

Bestellungshinweis - Artikelbestellung als Ersatzteil unter folgender Artikelnummer: E040.2548.1000Merkmale - Wasserbasiertes Nachheiz- und Kühlregister zur Montage im horizontalen Zuluftkanal. - Passend zum RLT-Gerät mit gleicher Bauartbezeichnung (MV45xx H/V). - Anschlussseite richtet sich nach Anschlussseite des RLT Grundgerätes.Gehäuse - Monoblockgehäuse in selbsttragender Rahmenbauweise. - Die Gehäusestruktur besteht aus Aluminiumprofilen mit thermischen Trennungen durch in das Profil eingebaute Polyamid-Distanzstücke (Klasse TB2 gemäß EN 1886). - Die Ecken bestehen aus glasfaserverstärktem Polyamid. - Die Isolierung zwischen den doppelwandigen Paneelen besteht aus 45 mm (70 kg/m3) Steinwolle, was zu einer Wärmedurchgangsklasse T2 führt. - Geräteklassifikation A1 nach DIN 4102 (nicht brennbar). - Die Außenpaneele sind pulverbeschichtet in RAL 7047. - Innenseite: Verzinktes Stahlblech. - Glatte Innenoberflächen. - In Kabelschutzrohren auf Abstandshaltern verlegte elektrische Leitungen. - Großzügig bemessene Revisionsöffnungen ermöglichen für Wartungsarbeiten einen einfachen Zugang zum Wärmetauscher, Tropfenabscheider, Kondensatwanne und Temperatursensor. - Kondensatwanne aus Edelstahl, alle weiteren Einbauteile sind aus verzinktem Stahl, Aluminium oder Edelstahl und somit hygienisch im Sinne der VDI 6022.Paneele und Revisionstüren - Wärmebrückenoptimierte Paneele und Revisionstüren aus verzinktem Stahlblech, thermisch entkoppelt, pulverbeschichtet zum besonderen Schutz vor Korrosion. - Doppelwandiger Aufbau der Paneele in Sandwichbauweise mit innenliegender, nicht brennbarer Steinwolle (Stärke: 45 mm, Dichte 70 kg/m3, Baustoffklasse A1 nach DIN 4102 (nicht brennbar)) für beste Schall- und Wärmedämmung. - Auf der Bedienseite befindet sich eine großzügig bemessene Revisionsöffnung für optimalen Zugang nach VDI 6022 und ermöglicht einen einfachen Zugang bei Wartungsarbeiten. - Die Revisionstür ist mit druckadaptiver Dichtung zur Anpassung an die Druckverhältnisse im Gerät ausgestattet.Beschichtung - Die Beschichtung der Außenpaneele ist UV-beständig pulverbeschichtet in RAL 7047 und bietet besonderen Schutz vor Korrosion.Kanalanschlüsse - Eckige Kanalanschlüsse gemäß technischen Daten.Wärmeübertrager - Der Wärmeübertrager besteht aus seewasserbeständigem Aluminium. - Der Lamellenabstand beträgt 2,8 mm und übertrifft somit die Mindestanforderungen der VDI 6022. - Für ungehinderte Kondensatabfuhr ist der Wärmeübertrager vollflächig in der Kondensatwanne integriert. - Zur Bedienseite herausgeführte starre Vor- und Rücklaufverbindung. - Vorlauf oben angeordnet mit integrierter Entlüftungsmöglichkeit. - Rücklauf unten angeordnet. Anschlussdurchmesser siehe Technische Daten.Tropfenabscheider - Integrierter Tropfenabscheider mit strömungsoptimiertem Lamellenprofil für geringsten Luftwiderstand. - Senkrecht innerhalb Kondensatwanne platziert. - In Führungsschienen installiert und zu Wartungszwecken leicht demontierbar.Kondensatwanne - Hygienisch einwandfreier Kondensatablauf im Gerät durch Edelstahlkondensatwanne, lasergeschweißt. - Anschlussdurchmesser . - Komplett unter dem Wärmeübertrager und Tropfenabscheider platziert.Elektrische Verbindungen - 4-polige Industriekupplung zum Anschluss des integrierten Temperatursensors im Register an die Gerätesteuerung des RLT-Gerätes. - Der Gegenstecker befindet sich am zugehörigen RLT-Gerät.Mechanische Verbindungen - Zur Verbindung des Nachheiz- und Kühlregisters zum zugehörigen RLT-Gerät befinden sich an der Lufteingangsseite des Registergehäuses 8 Gewindebolzen (M8), welche durch die passenden Führungen an der Zuluftausgangsseite des zugehörigen RLT-Gerätes geführt werden und mittels Unterlegscheibe und Kontermutter das Register passgenau festdichtend mit dem RLT-Gerät verbinden.Artikel:NHKR-MV4555-H-CCW2 22NC - Ausführung: für horizontale Gerätereihe - Fördervolumen: 1000 m3/h / 6900 m3/h - Druckverlust: 3 Pa - Medium: Wasser / 16 bar / 110 °C - Max. Betriebsdruck: 16 bar - Temperatur Medium max.: 110 °C - Material Wärmeübertrager: Aluminium - Kanalmaß am Auslass: DN 630 - Kanalmaß am Einlass: (B x H) 800 x 1090 mm - Change Over Sensor: Ja, mit optionalem Change-Over Sensor - Anwendung: Hohe Temperaturspreizung - Registercode: M 25x22 3/8 C S 44T 4R 590A 3P 22NC - Einbauort: Zuluftkanal / innen / außen - Material: Stahlblech, verzinkt - Farbe: weiß ähnlich RAL 7047 - Gewicht: 51,6 kg - Gewicht mit Verpackung: 60,89 kg - Breite: 760 mm - Höhe: 1434 mm - Tiefe: 885 mm - Breite mit Verpackung: 880 mm - Höhe mit Verpackung: 1674 mm - Tiefe mit Verpackung: 1005 mm

Technische Details
Ausführung	rechteckig
Montage horizontal	ja
Montage vertikal	nein
Luftdurchsatz	900 m³/h
Druckverlust bei Nennluftmenge	2 Pa
Kühlleistung	589 kW
Nennvolumenstrom	0..0,28 l/s
Wasserseitiger Widerstand	23 kPa
Nennbreite Kanal	800 mm
Nennhöhe Kanal	1090 mm
Anschluss Vor-/Rücklauf	sonstige
Mit Abtropfwanne	ja
Mit Umbau	nein
Mit Inspektionsluke	ja
Länge	660 mm
Arbeitslänge	660 mm
Breite	875 mm
Höhe	1334 mm
Mit Entlüftung	nein
Geeignet für Kassettenfilter	ja
Mit Befestigungsmaterial	ja

Lieferumfang:
1 x Maico - Kanalkühler kaltes wasser Wasserkühlregister 2 NHKRMV4555HCCW222NC Variante 2
