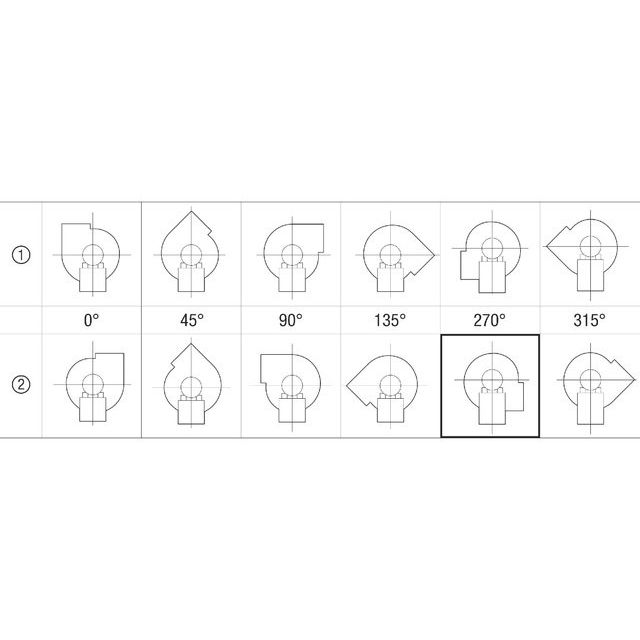

Merkmale - Radialgebläse aus Kunststoff Polypropylen für Anwendung in explosiongsgefährdeten Bereichen. - Explosionsschutz und Zulassungen nach ATEX. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - Ex II 3 G Ex db IIB+H2 T4 Gb X / Ex II 3 G Ex h IIB+H2 T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 2. - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit. - Druckstarker Ventilator für industrielle Anwendungen. - Geringer Geräuschpegel und hoher Wirkungsgrad. - Geeignet zur Förderung von korrosiver und säurehaltiger Luft. - Zur einfachen und direkten Montage an einem Rohrsystem. - Der Motor befindet sich außerhalb des Luftstroms. - Gehäuse aus hochwertigem, leitfähigem Kunststoff Polypropylen, antistatisch. - Standardausrichtung für Gehäuse LG 270°. - Der Motorsockel aus epoxidbeschichtetem Stahlblech, zur Befestigung des Ventilators, ist im Lieferumfang enthalten. - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus Polypropylen.Motor - Dreiphasen Drehstrommotor. - Schutzart IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Temperaturklasse T4. - Befestigungsfuß für Motor aus epoxidbeschichtetem Stahlblech. - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmkasten am Motor. - Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.Artikel:GRK R 50/6 D Ex - Fördervolumen: 5600 m3/h - Drehzahl: 960 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 550 W - INenn: 1,7 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohranschluss - Einbaulage: horizontal - Material: Kunststoff, Polyethylen - Material Gehäuse: Kunststoff, Polypropylen - Material Laufrad: Kunststoff, Polypropylen - Farbe: schwarz - Gewicht: 77 kg - Gewicht mit Verpackung: 100 kg - Baugröße: 500 - Breite: 730 mm - Höhe: 955 mm - Tiefe: 840 mm - Breite mit Verpackung: 800 mm - Höhe mit Verpackung: 1200 mm - Tiefe mit Verpackung: 1180 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 3 G - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C - Betriebsart: S1 - PTC DIN 44082: M 100 - Temperaturklasse: T4
| Technische Details |
|---|
| Nennspannung |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
0,55 kW |
| Werkstoff des Gehäuses |
Kunststoff |
| Luftmenge unbelastet |
5600 m³/h |
| Mediumtemperatur |
70 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
500 mm |
| Einbauort |
Rohr |
| Für Ex-Zone Gas |
2 |
| Für Ex-Zone Staub |
ohne |
| Gerätegruppe nach Richtlinie 94/9/EG |
II |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Temperaturklasse nach Richtlinie 94/9/EG |
T4 |
Lieferumfang:

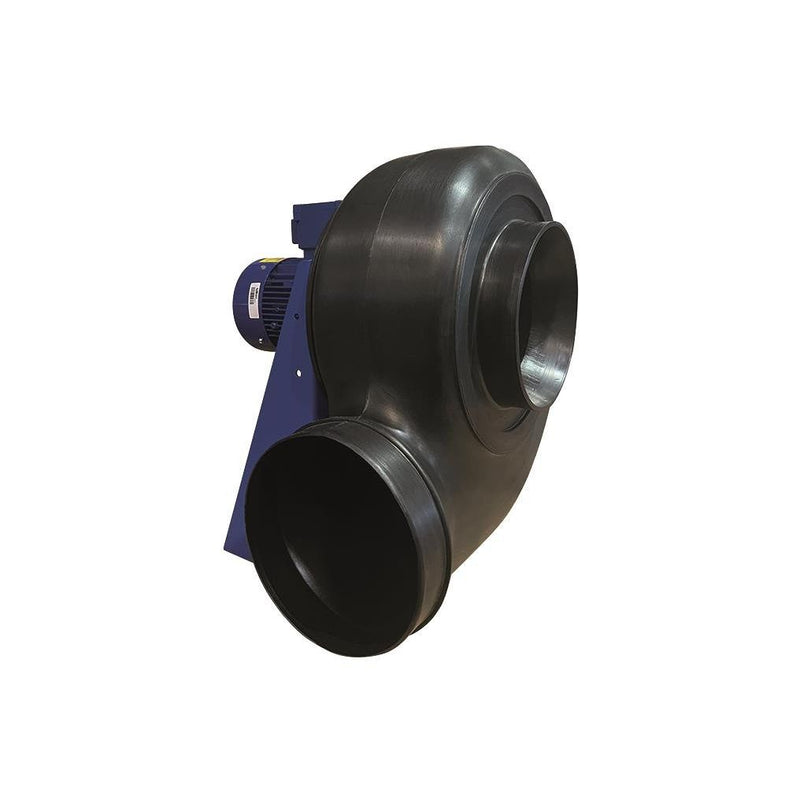

1 x Maico - Explosionsgeschützter Ventilator Radialgebläse 6 Polig GRK R 50/6 D Ex Baugröße 500 1 x Motorsockel aus epoxidbeschichtetem Stahlblech 1 x Kabelverschraubung in Ex d-Ausführung
