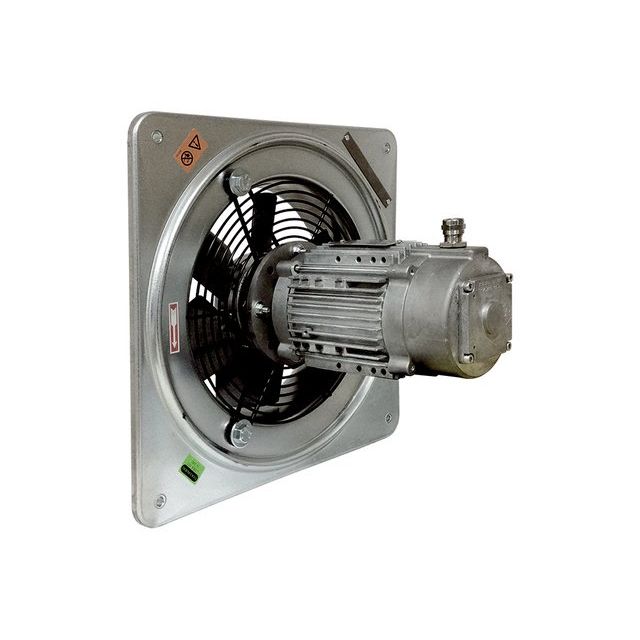

Maico - Explosionsgeschützter Ventilator Axialer Wandventilator DAQ 71/8 Ex 9938m3/h, NW710 8P

Merkmale - Axial-Wandventilator für Anwendungen in explosionsgefährdeten Bereichen. - Explosionsschutz und Zulassungen nach ATEX. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit. - Mit quadratrischer Wandplatte. - Leistungsstarker Ventilator für große Fördervolumen. - Gehäuse und Wandplatte aus Stahlblech. - Axiallaufräder aus glasfaserverstärktem, antistatischem Polyamid.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Asynchroner Drehstrommotor. - Schutzart IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Temperaturklasse T4. - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor. - Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.Artikel:DAQ 71/8 Ex - Ausführung: Unterscheidung in Nennweiten und Polzahlen - Fördervolumen: 9938 m3/h - Drehzahl: 720 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 370 W - INenn: 1,3 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbaulage: horizontal - Material: Stahlblech, verzinkt - Material Gehäuse: Stahl - Farbe: silber - Gewicht: 35 kg - Gewicht mit Verpackung: 39 kg - Nennweite: 710 mm - Breite: 850 mm - Höhe: 465 mm - Tiefe: 850 mm - Breite mit Verpackung: 860 mm - Höhe mit Verpackung: 485 mm - Tiefe mit Verpackung: 860 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C - Betriebsart: S1 - PTC DIN 44082: M 100 - Temperaturklasse: T4

Technische Details
Nennspannung	400 V
Frequenz	50 Hz
Leistungsaufnahme	0,37 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	9940 m³/h
Mediumtemperatur	-20..40 °C
Schutzart (IP)	IP55

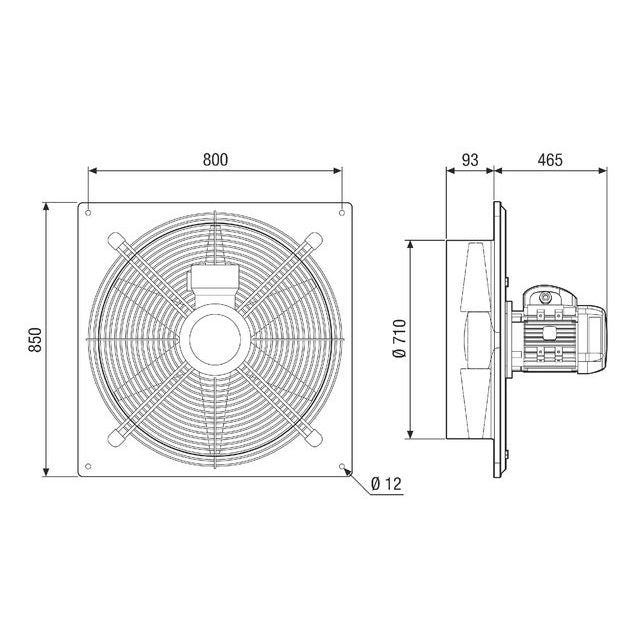

Nenndurchmesser Kanal	710 mm
Einbauort	Wand
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	ohne
Gerätegruppe nach Richtlinie 94/9/EG	II
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 2G
Explosionsschutz-Kategorie für Staub	ohne
Temperaturklasse nach Richtlinie 94/9/EG	T4

Lieferumfang:
1 x Maico - Explosionsgeschützter Ventilator Axialer Wandventilator DAQ 71/8 Ex 1 x Kabelverschraubung in Ex d-Ausführung
