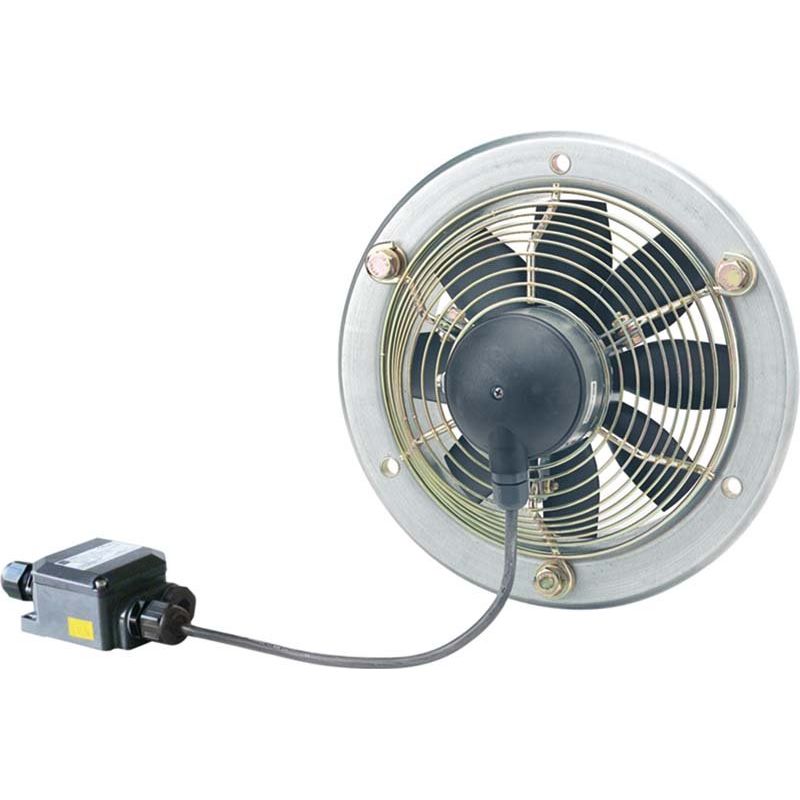

Maico - Explosionsgeschützter Ventilator Axial-Wandventilator EZS 20/4 E Ex t Wechselstrom DN200

Produktausführung - Wechselstrommotor - Ex II 2D Ex tb IIIC T200°C Db IP64 / Ex II 2D Ex h IIIC T200°C Db. - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.Besondere Eigenschaften - Axial-Wandventilator, explosionsgeschützt, Medium Staub. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zonen 21 und 22. - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit. - Schutzart IP 64. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - Einbau in jeder Lage möglich.Typenreihe - EZQ / DZQ .. Ex t mit quadratischer Wandplatte. - EZS / DZS .. Ex t mit Stahlwandring.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut. - Betriebsart S1 (Dauerbetrieb). - Nicht reversierbar. - Keine Drehzahlregelung zulässig. - Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.Elektrischer Anschluss - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:EZS 20/4 E Ex t - Ausführung: Stahlwandring - Fördervolumen: 440 m3/h - Drehzahl: 1340 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 45 W - cosphi: 0,61 - INenn: 0,33 A - Imax bei UNenn: 0,34 A - Schutzart: IP 64 - Wärmeklasse: B - Einbauart: Aufputz - Material: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 3,4 kg - Gewicht mit Verpackung: 4,02 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 170,5 mm - Breite mit Verpackung: 320 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 320 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D - EX-Bezeichnung nach Norm: Ex tb IIIC T200°C Db IP64 / Ex h IIIC T200°C Db - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C - IA/IN: 1,5 - Zeit tE: 300 sek - Betriebsart: S1 - EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X - Temperaturklasse: T200°C - Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)

Technische Details
Nennspannung	0..230 V
Frequenz	0..50 Hz
Leistungsaufnahme	45 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	440 m³/h
Mediumtemperatur	-20..40 °C
Schutzart (IP)	IP64
Kanalbreite	345 mm
Kanalhöhe	345 mm
Einbauort	Wand
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	21, 22
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 2D
Temperaturklasse nach Richtlinie 94/9/EG	T3
