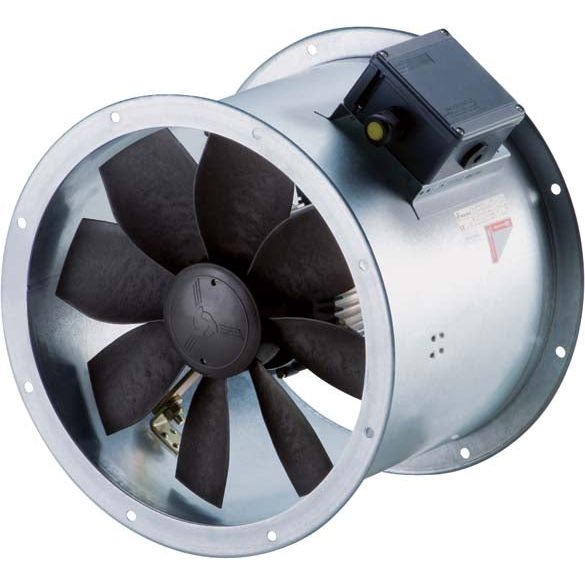

Maico - Explosionsgeschützter Ventilator Axial-Rohrventilator DZR 40/4 B Ex e ex-geschuetzt DN 400

Produktausführung - Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C.Besondere Eigenschaften - Axial-Rohrventilator, explosionsgeschützt, Medium Gas. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X. - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. - Schutzart IP 64. - Für Be- oder Entlüftung umschaltbar. - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155. - Zur einfachen und direkten Montage in ein Rohrsystem. - Einbau in jeder Lage möglich.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Robuster Drehstrommotor mit Kugellager, wartungsfrei. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Betriebsart S1 (Dauerbetrieb). - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex... - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss - Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZR 40/4 B Ex e - Fördervolumen: 4200 m3/h - Drehzahl: 1465 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 170 W - cosphi: 0,45 - INenn: 0,55 A - Imax bei UNenn: 0,74 A - Schutzart: IP 64 - Wärmeklasse: F - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Material Gehäuse: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 14,59 kg - Gewicht mit Verpackung: 16,59 kg - Nennweite: 400 mm - Breite: 523 mm - Höhe: 523 mm - Tiefe: 370 mm - Breite mit Verpackung: 495 mm - Höhe mit Verpackung: 395 mm - Tiefe mit Verpackung: 520 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb - Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C - IA/IN: 5,7 - Zeit tA: 110 sek - Betriebsart: S1 - PTC DIN 44082: M 100 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X - Temperaturklasse: T4 - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Technische Details
Nennspannung	0..400 V
Frequenz	0..50 Hz
Leistungsaufnahme	170 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	4200 m³/h
Mediumtemperatur	-20..40 °C
Schutzart (IP)	IP64
Kanalbreite	523 mm
Kanalhöhe	523 mm
Einbauort	Rohr
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22
Gerätegruppe nach Richtlinie 94/9/EG	II
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 2G
Temperaturklasse nach Richtlinie 94/9/EG	T4
