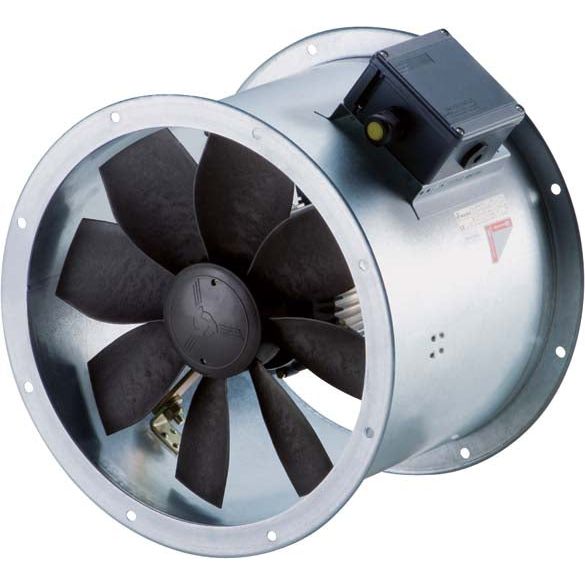

Maico - Explosionsgeschützter Ventilator Axial-Rohrventilator DZR 35/2 B Ex t Drehstrom 5230cbm/h

Produktausführung - Für Einsatztemperaturen von -40 °C <= Ta <= +60 °C.Besondere Eigenschaften - Axial-Rohrventilator, explosionsgeschützt, Medium Staub. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 D Ex tb IIIC T135°C/T200°C Db IP64 X / Ex II 2 D Ex h IIIC T135°C/T200°C Db X. - Einsatztemperaturen abhängig von Temperaturklasse: T135°C -20 °C <= Ta <= +40 °C, T200°C -20 °C <= Ta <= +60 °C. - Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 21 und 22. - Zündschutzarten: t- Schutz durch Gehäuse und c - konstruktive Sicherheit. - Schutzart IP 64. - Für Be- oder Entlüftung umschaltbar. - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155 - Zur einfachen und direkten Montage in ein Rohrsystem. - Einbau in jeder Lage möglich.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Robuster Drehstrommotor mit Kugellager, wartungsfrei. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Betriebsart S1 (Dauerbetrieb). - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex... - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss - Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZR 35/2 B Ex t - Fördervolumen: 5230 m3/h - Drehzahl: 2910 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 530 W - cosphi: 0,61 - INenn: 1,25 A - Imax bei UNenn: 1,94 A - Schutzart: IP 64 - Wärmeklasse: F - Material: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 13,2 kg - Gewicht mit Verpackung: 15,06 kg - Nennweite: 350 mm - Breite: 474 mm - Höhe: 474 mm - Tiefe: 320 mm - Breite mit Verpackung: 475 mm - Höhe mit Verpackung: 490 mm - Tiefe mit Verpackung: 350 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D - EX-Bezeichnung nach Norm: Ex tb IIIC T200°C Db IP64 X / Ex h IIIC T200°C Db X - Ta-Umgebungstemperatur: -40 °C <= Ta <= +60 °C - Zeit tA: 35 sek - Betriebsart: S1 - PTC DIN 44082: M 100 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X - Temperaturklasse: T200°C - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Technische Details
Nennspannung	0..400 V
Frequenz	0..50 Hz
Leistungsaufnahme	530 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	5230 m³/h
Mediumtemperatur	-20..40 °C
Schutzart (IP)	IP64
Kanalbreite	474 mm
Kanalhöhe	474 mm
Für Ex-Zone Staub	21, 22
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 2D
Temperaturklasse nach Richtlinie 94/9/EG	T3
