Merkmale - Axial-Rohrventilator für Anwendungen in explosionsgefährdeten Bereichen. - Explosionsschutz und Zulassungen nach ATEX. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit. - Leistungsstarker Ventilator für große Fördervolumen. - Zur einfachen und direkten Montage in einem Rohrsystem. - Einbau in jeder Lage möglich. - Gehäuse aus Stahlblech mit Epoxidbeschichtung. - Axiallaufräder aus glasfaserverstärktem, antistatischem Polyamid.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Asynchroner Drehstrommotor. - Schutzart IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Temperaturklasse T4. - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor. - Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.Artikel:DAR 80/6-1 Ex - Ausführung: Motorvariante 1 - Fördervolumen: 19951 m3/h - Drehzahl: 960 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 1500 W - INenn: 3,8 A - IMax: 3,9 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohranschluss - Einbaulage: senkrecht / waagerecht - Material Gehäuse: Stahlblech, verzinkt - Farbe: grau - Gewicht: 90 kg - Gewicht mit Verpackung: 135 kg - Nennweite: 800 mm - Breite: 910 mm - Höhe: 590 mm - Tiefe: 910 mm - Breite mit Verpackung: 1140 mm - Höhe mit Verpackung: 730 mm - Tiefe mit Verpackung: 1140 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C - Betriebsart: S1 - PTC DIN 44082: M 100 - Temperaturklasse: T4
| Technische Details |
|---|
| Nennspannung |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,5 kW |
| Werkstoff des Gehäuses |
Stahl |
| Luftmenge unbelastet |
19951 m³/h |
| Mediumtemperatur |
-20..40 °C |
| Schutzart (IP) |
IP55 |
| Nenndurchmesser Kanal |
800 mm |
| Einbauort |
Rohr |
| Für Ex-Zone Gas |
1, 2 |
| Für Ex-Zone Staub |
ohne |
| Gerätegruppe nach Richtlinie 94/9/EG |
II |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 2G |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Temperaturklasse nach Richtlinie 94/9/EG |
T4 |
Lieferumfang:

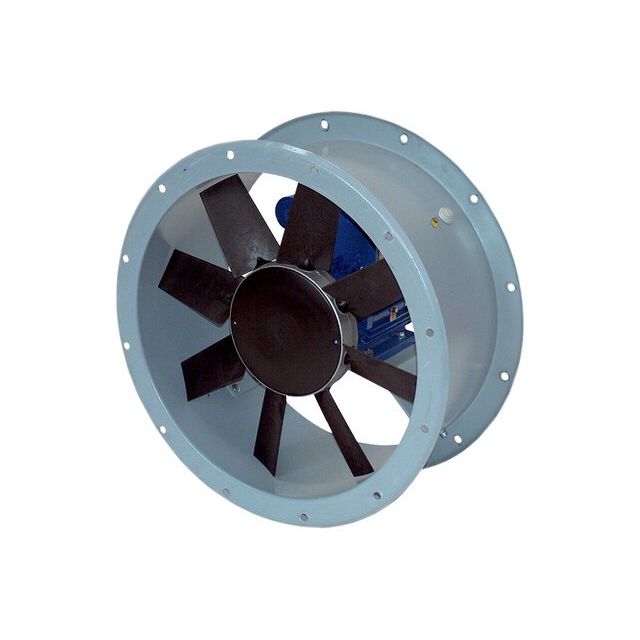

1 x Maico - Explosionsgeschützter Ventilator Axial-Rohrventilator DAR 80/6-1 Ex 19951m3/h, NW800 1 x Kabelverschraubung in Ex d-Ausführung
