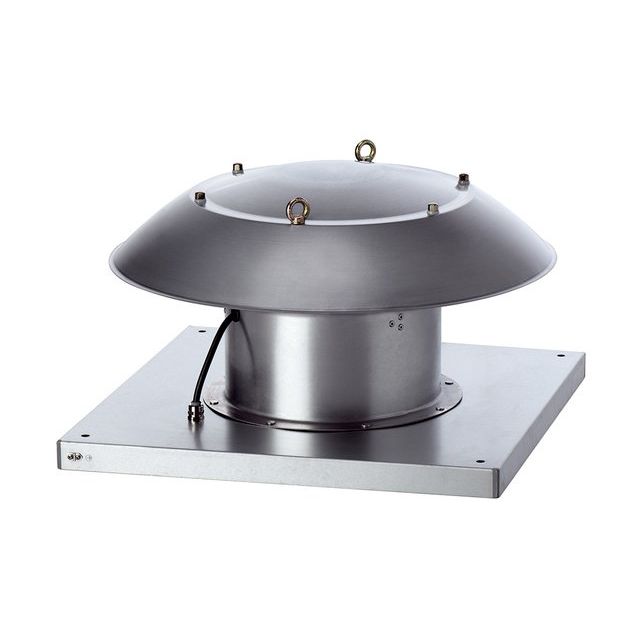

Maico - Explosionsgeschützter Ventilator Axial-Dachventilator DZD 50/6 B Ex t Drehstrom 3870cbm/h

Produktausführung - Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C.Besondere Eigenschaften - Axial-Dachventilator, explosionsgeschützt, Medium Staub. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 D Ex tb IIIC T135°C/T200°C Db IP64 X / Ex II 2 D Ex h IIIC T135°C/T200°C Db X. - Einsatztemperaturen abhängig von Temperaturklasse: T135°C -20 °C <= Ta <= +40 °C, T200°C -20 °C <= Ta <= +60 °C. - Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 21 und 22. - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit. - Schutzart IP 64. - Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Ausblasrichtung horizontal. - Stabile Transportösen ermöglichen einen Transport per Kran. - Für Be- oder Entlüftung umschaltbar.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Motor - Robuster Drehstrommotor mit Kugellager, wartungsfrei. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Betriebsart S1 (Dauerbetrieb). - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex... - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss - Anschlussleitung ca. 1,7 m lang. - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZD 50/6 B Ex t - Fördervolumen: 3870 m3/h - Drehzahl: 950 1/min - Luftrichtung: Be- und Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 180 W - cosphi: 0,45 - INenn: 0,58 A - Imax bei UNenn: 0,65 A - Schutzart: IP 64 - Wärmeklasse: F - Material: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 33 kg - Gewicht mit Verpackung: 40 kg - Nennweite: 500 mm - Breite: 940 mm - Höhe: 420 mm - Tiefe: 940 mm - Breite mit Verpackung: 940 mm - Höhe mit Verpackung: 510 mm - Tiefe mit Verpackung: 940 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D - EX-Bezeichnung nach Norm: Ex tb IIIC T135°C Db IP64 X / Ex h IIIC T135°C Db X - Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C - IA/IN: 3 - Zeit tA: 240 sek - Betriebsart: S1 - PTC DIN 44082: M 100 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X - Temperaturklasse: T135°C - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Technische Details
Nennspannung	0..400 V
Frequenz	0..50 Hz
Leistungsaufnahme	180 kW
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	3870 m³/h
Mediumtemperatur	-20..40 °C
Schutzart (IP)	IP64
Kanalbreite	940 mm
Kanalhöhe	420 mm
Für Ex-Zone Staub	21, 22
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 2D
Temperaturklasse nach Richtlinie 94/9/EG	T4

Lieferumfang:
1 x Maico - Explosionsgeschützter Ventilator Axial-Dachventilator DZD 50/6 B Ex t Drehstrom 3870cbm/h
