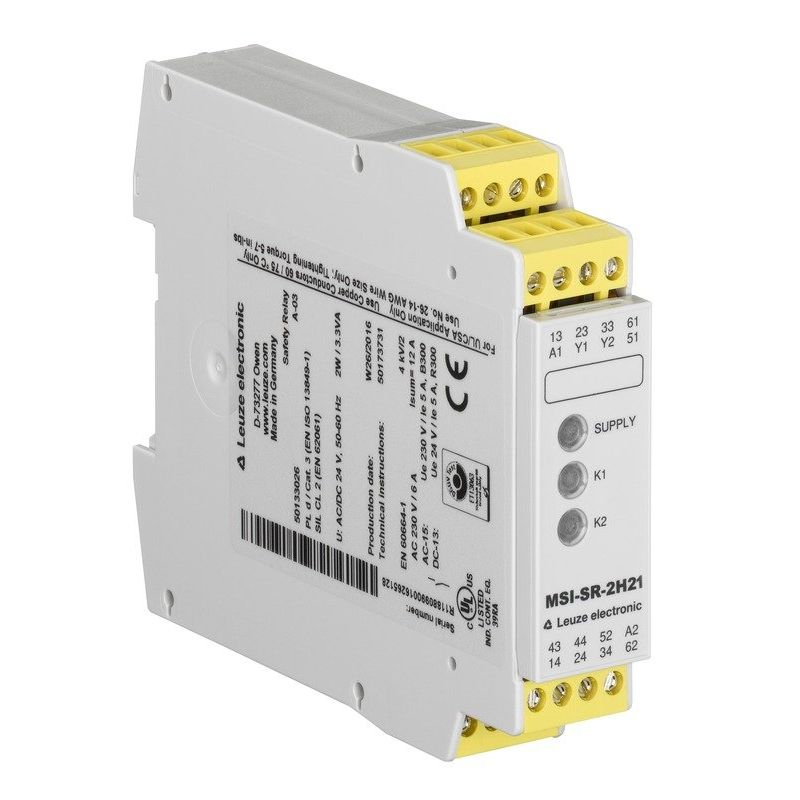

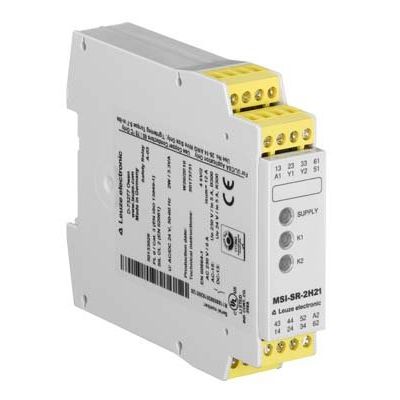

Leuze - Zweihandschaltgerät Sicherheits-Relais MSI-SR-2H21-01

Applikation: Auswertegerät für Zweihandschaltungen nach DIN EN ISO 13851 Typ IIIC
Funktionen: Zweikanalige Ansteuerung (je 1 Schließer und 1 Öffner je Kanal), Für Stopp Kategorie 0, Überwachung der synchronen Betätigung
Wiederanlauf: Durch synchrone Betätigung
SIL: 3, IEC 61508
Performance Level (PL): e, EN ISO 13849-1
Kategorie: 4, EN ISO 13849-1
Kontakte (Schließer/Öffner): 2 Schließer / 1 Öffner
Anschluss: Schraubklemme
Abmessung: 22,5 mm x 96,5 mm x 114 mm
Umgebungstemperatur Betrieb: -25 ... 55 °C
Zulassungen: TÜV Rheinland, c UL US

Technische Details
Ausführung des elektrischen Anschlusses	Schneidklemmanschluss
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Ausführung der Schaltfunktion der Eingänge	Schließer (NO)
Mit Rückführkreis	nein
Mit Starteingang	nein
Steuerspannungsart 1	AC/DC
Steuerspannung 1	26,4 V
Steuerspannungsart 2	AC/DC
Steuerspannung 2	20,4 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	26,4 V
Betriebsspannung bei DC	24..26,4 V
Bemessungsschaltstrom	6 A
Geeignet für Sicherheitsfunktionen	ja
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	nein
Breite	22,5 mm
Höhe	96,5 mm
Tiefe	114 mm
Mit TÜV-Zulassung	nein

Lieferumfang:
1 x Leuze - Zweihandschaltgerät Sicherheits-Relais MSI-SR-2H21-01
