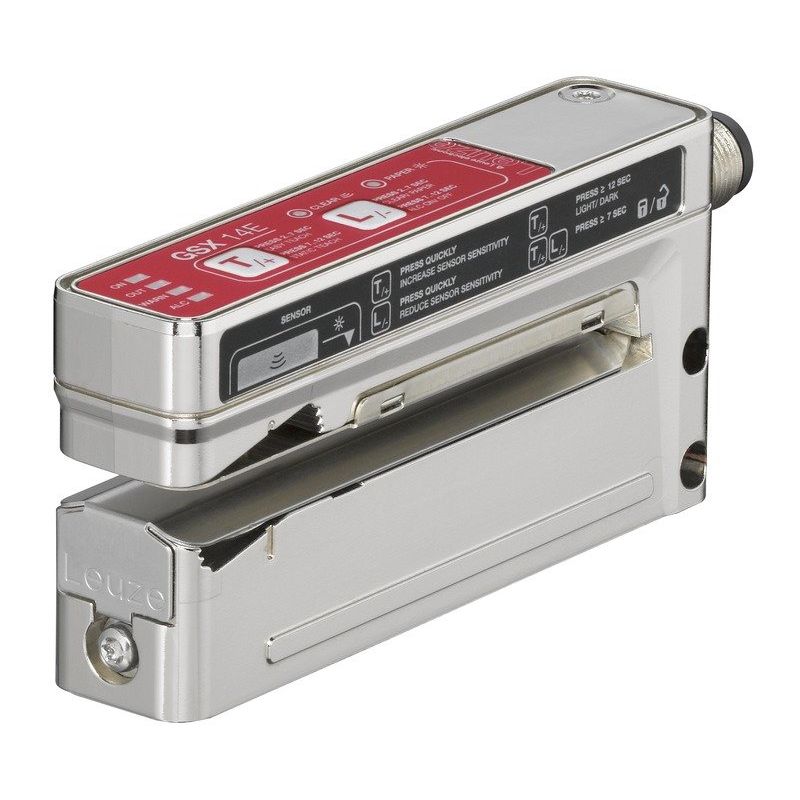

Leuze - Ultraschall Einweg-Schranke Ultraschall Gabelsensor GSX14E/1WT.3-M12

Physikalisches Prinzip: optisch und Ultraschall
Applikation: Erkennung von nicht transparenten Etiketten, Erkennung von transparenten Etiketten
Etikettenbreite, min.: 4 mm Ultraschall / 2 mm Optisch
Etikettenlücke, min.: 2 mm
Medium: transparent und nicht transparent
Sonderausführung: Teach-Eingang, ALC-Funktion (Tracking), easyTeach-Funktion, Manueller Feinabgleich der Schaltschwelle, Warnausgang
Lichtquelle: LED, infrarot
Versorgungsspannung: 18 ... 30 V, DC
Teacheingänge: 1 St.
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, Gegentakt, IO-Link / NPN hellschaltend (in Lücke schaltend), PNP dunkelschaltend (auf Etikett schaltend)
Schaltausgang 2: Transistor, Gegentakt, active low (Normalbetrieb high, Ereignisfall low)
Schaltfrequenz: 2.000 HzUltraschall / 9061 Hz Optisch
Schnittstelle: IO-Link
Anschluss: Rundstecker, M12, 5 -polig
Steckerabgang: horizontal (parallel zum Bandlauf)
Maulweite: 4 mm
Maultiefe: 80 mm
Abmessungen: 22 mm x 46,9 mm x 96 mm
Werkstoff Gehäuse: Metall, Zinkdruckguss, galvanische Nickelbeschichtung
Bedienelemente: Bedientasten

Technische Details
Ausführung des elektrischen Anschlusses	Steckverbinder M12
Ausführung des Schaltausgangs	PNP/NPN
Ausführung der Schaltfunktion	antivalent
Breite des Sensors	22 mm
Höhe des Sensors	46,9 mm
Länge des Sensors	96 mm
Einstellverfahren	manuelle Einstellung
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Gehäusebauform	Sonderbauform
Leerlaufstrom	0 mA
Max. Ausgangsstrom	100 mA
Umgebungstemperatur	0..60 °C
Versorgungsspannung	18..30 V
Schaltfrequenz	2000 Hz
Spannungsart	DC
Werkstoff des Gehäuses	Aluminium
Synchronisation möglich	nein

Lieferumfang:
1 x Leuze - Ultraschall Einweg-Schranke Ultraschall Gabelsensor GSX14E/1WT.3-M12
