Sonderausführung: Ex-Geschützt
Grenzreichweite: 0,1 ... 8,5 m
Lichtquelle: LED, rot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 1 St.
Schaltausgang 1: Transistor, PNP, hell/dunkel umschaltbar
Schaltfrequenz: 1.000 Hz
Anschluss: Klemme, 4 -polig
Bauform Gehäuse: kubisch
Abmessungen: 39 mm x 96 mm x 87,7 mm
Werkstoff Gehäuse: Metall (Eingesetztes Gehäuseteil behinhaltet Perfluorbutansulfonsäure (PFBS))
Bedienelemente: 270°-Potentiometer
Umgebungstemperatur Betrieb: -20 ... 50 °C
Ex-Gerätekategorie: 3
Ex-Zone: 2, 22
Schutzart: IP 67, IP 69K
| Technische Details |
|---|
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
7000 mm |
| Max. Schaltabstand |
7000 mm |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung des elektrischen Anschlusses |
Klemme |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Gehäusebauform |
Quader |
| Breite des Sensors |
39 mm |
| Höhe des Sensors |
96 mm |
| Länge des Sensors |
87,7 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
sonstige |
| Min. Reflektorabstand |
100 mm |
| Umgebungstemperatur |
-20..50 °C |
| Reaktionszeit |
0 ms |
| Schaltfrequenz |
1000 Hz |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
0 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

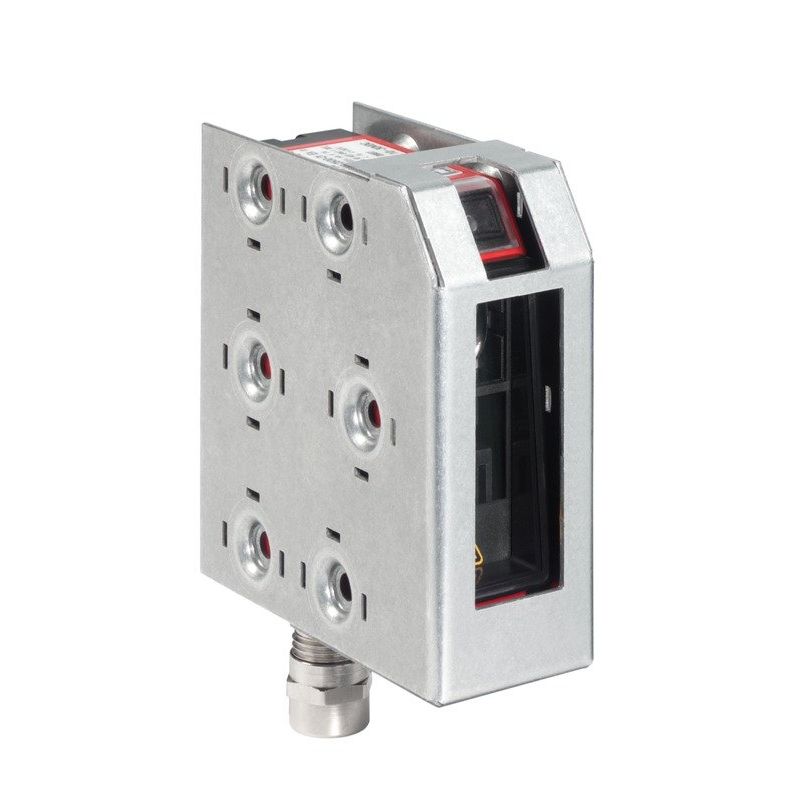

1 x Leuze - Reflexions-Lichtschranke Reflex-Lichtschranke PRK 96M/P-2#50109523 polarisiert
