Applikation: Erkennung von hochtransparenten Flaschen
Sonderausführung: Teach-Eingang, Ex-Geschützt
Grenzreichweite: 0 ... 3,5 m
Lichtquelle: LED, rot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 1 St.
Schaltausgang 1: Transistor, Gegentakt, dunkelschaltend (PNP)/hellschaltend (NPN)
Schaltfrequenz: 1.000 Hz
Anschluss: Rundstecker, M8, Edelstahl, 3 -polig
Bauform Gehäuse: kubisch
Abmessungen: 19,1 mm x 66 mm x 37 mm
Werkstoff Gehäuse: Edelstahl
Bedienelemente: Teach-Knopf
Umgebungstemperatur Betrieb: -30 ... 70 °C
Ex-Gerätekategorie: 3
Ex-Zone: 2, 22
Schutzart: IP 67
| Technische Details |
|---|
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
3000 mm |
| Max. Schaltabstand |
3000 mm |
| Max. Ausgangsstrom |
0 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M8 |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Gehäusebauform |
Quader |
| Breite des Sensors |
19,1 mm |
| Höhe des Sensors |
66 mm |
| Länge des Sensors |
37 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Metall |
| Min. Reflektorabstand |
0 mm |
| Umgebungstemperatur |
-30..60 °C |
| Reaktionszeit |
0 ms |
| Schaltfrequenz |
1000 Hz |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
0 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

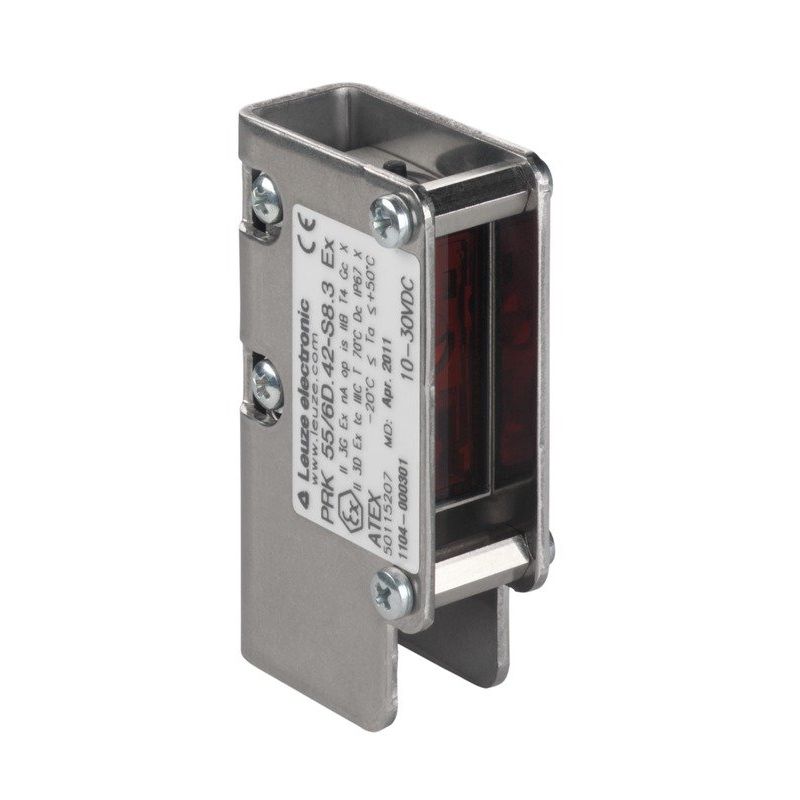

1 x Leuze - Reflexions-Lichtschranke Reflex-Lichtschranke PRK 55/6D.42-S8.3 Ex polarisiert
