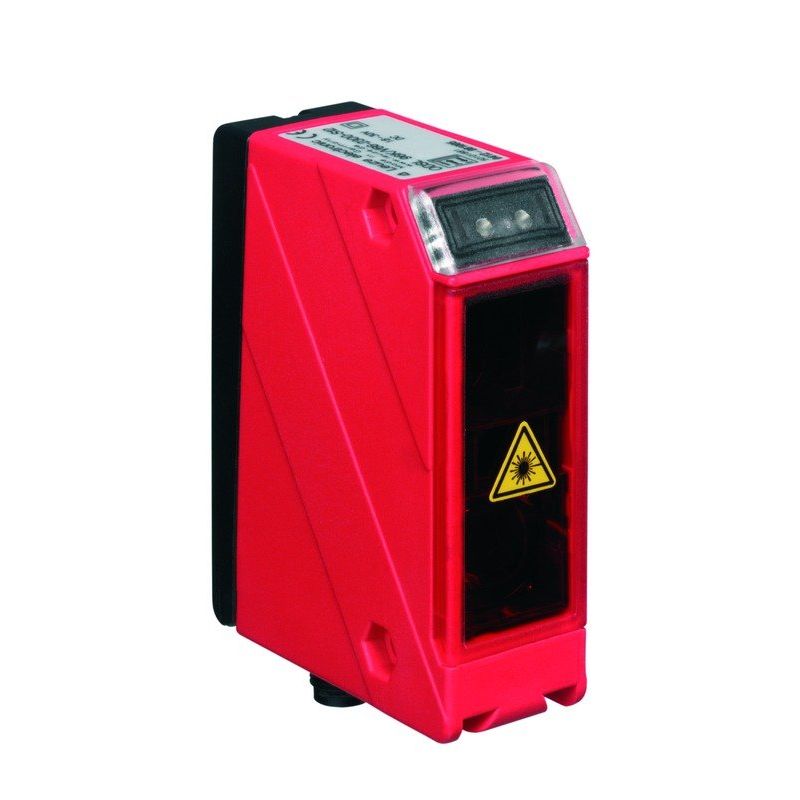

Leuze - Optischer Abstandssensor Abstandsensor ODSL 96K/V66-2300S12 optisch

Tastsystem: gegen Objekt
Lichtquelle: Laser, rot
Lichtfleckgröße: 3 mm x 8 mm
Messbereich: 150 ... 2.300 mm
Geometrische Auflösung: 1,0 ... 5,0 mm
Genauigkeit: 3 %
Versorgungsspannung: 18 ... 30 V, DC
Analogausgänge: 1 St.
Digitale Schaltausgänge: 2 St.
Ausgang: Spannung
Anschluss: Rundstecker, M12, 5 -polig
Abmessungen: 30 mm x 90 mm x 70 mm
Bedienelemente: Teach-Knopf

Technische Details
Abtastprinzip	Taster
Ausführung des Analogausgangs	0 V ... 10 V
Ausführung des elektrischen Anschlusses	Steckverbinder M12
Ausführung des Schaltausgangs	PNP/NPN
Ausführung der Schaltfunktion	antivalent
Betriebsmittel-Schutzklasse	Schutzklasse 2
Versorgungsspannung	18..30 V
Breite des Sensors	30 mm
Höhe des Sensors	90 mm
Länge des Sensors	70 mm
Einstellverfahren	Teach-In
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Gehäusebauform	Quader
Laserschutzklasse	Klasse 2
Lichtart	Laserdiode, Rotlicht
Relative Messgenauigkeit	3 %
Messverfahren für optische Abstandsmessung	sonstige
Schutzart (IP)	IP67
Spannungsart	DC
Umgebungstemperatur	-20..50 °C
Vorausfallmeldung	nein
Werkstoff der optischen Fläche	Kunststoff
Werkstoff des Gehäuses	Kunststoff
Werkstoff des Kabelmantels	sonstige
Relative Wiederholgenauigkeit	2 %
Mit Zeitfunktion	nein

Lieferumfang:
1 x Leuze - Optischer Abstandssensor Abstandsensor ODSL 96K/V66-2300S12 optisch
