Sonderausführung: Warnausgang
Grenzreichweite, weiß 90%: 0,03 ... 0,1 m
Lichtquelle: LED, rot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 1 St.
Schaltausgang 1: Transistor, PNP, hellschaltend
Schaltausgang 2: Transistor, PNP, UB schaltend
Schaltfrequenz: 200 Hz
Anschluss: Rundstecker, M12, Metall, 5 -polig, drehbar 90°
Bauform Gehäuse: kubisch
Abmessungen: 15 mm x 48 mm x 38 mm
Werkstoff Gehäuse: Metall
Bedienelemente: Mehrgang-Spindel
Umgebungstemperatur Betrieb: -40 ... 60 °C
Schutzart: IP 67, IP 69K
| Technische Details |
|---|
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
15 mm |
| Höhe des Sensors |
48 mm |
| Länge des Sensors |
38 mm |
| Tastfunktion |
hellschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
Metall |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Umgebungstemperatur |
-40..60 °C |
| Reaktionszeit |
2,5 ms |
| Schaltfrequenz |
200 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
660 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

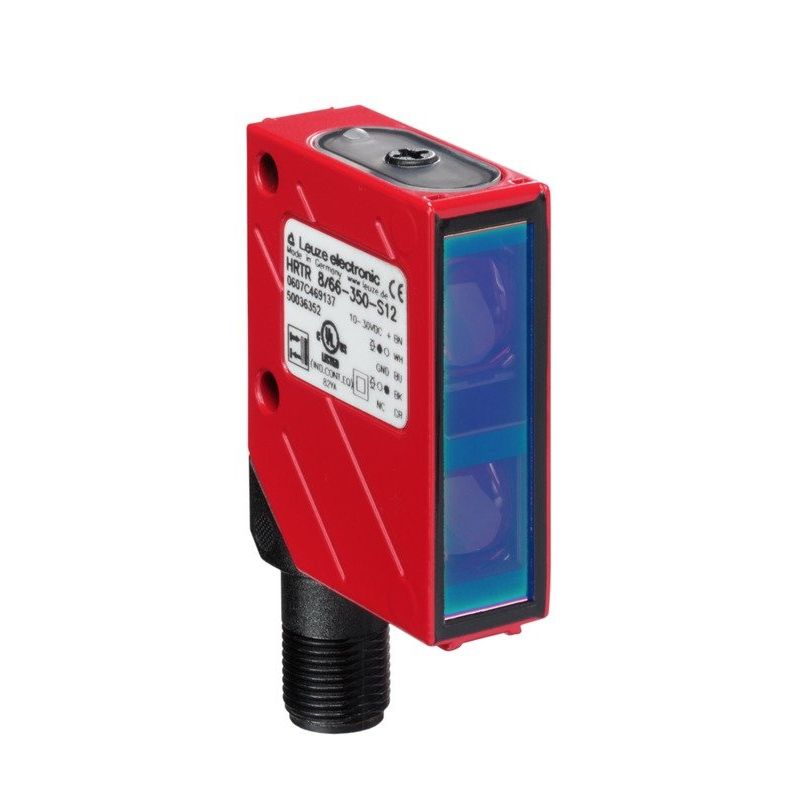

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster IHRT 8/4-100-S12 Hintergrundausbl.
