Applikation: Erkennung von hochglänzenden oder polierten Oberflächen, Erkennung von transparenten Objekten
Sonderausführung: V-Optik
Grenzreichweite: 0,015 ... 0,15 m
Lichtquelle: LED, rot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, PNP, hellschaltend
Schaltausgang 2: Transistor, PNP, dunkelschaltend
Schaltfrequenz: 1.000 Hz
Anschluss: Rundstecker, M8, Metall, 4 -polig
Bauform Gehäuse: kubisch
Abmessungen: 11,4 mm x 34,2 mm x 18,3 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Mehrgang-Spindel
Umgebungstemperatur Betrieb: -40 ... 60 °C
Schutzart: IP 67, IP 69K
| Technische Details |
|---|
| Einstellbereich |
20..150 mm |
| Tastweite |
15..150 mm |
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M8 |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
11,4 mm |
| Höhe des Sensors |
34,2 mm |
| Länge des Sensors |
18,3 mm |
| Tastfunktion |
hellschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Umgebungstemperatur |
-40..60 °C |
| Reaktionszeit |
0,5 ms |
| Schaltfrequenz |
1000 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
633 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

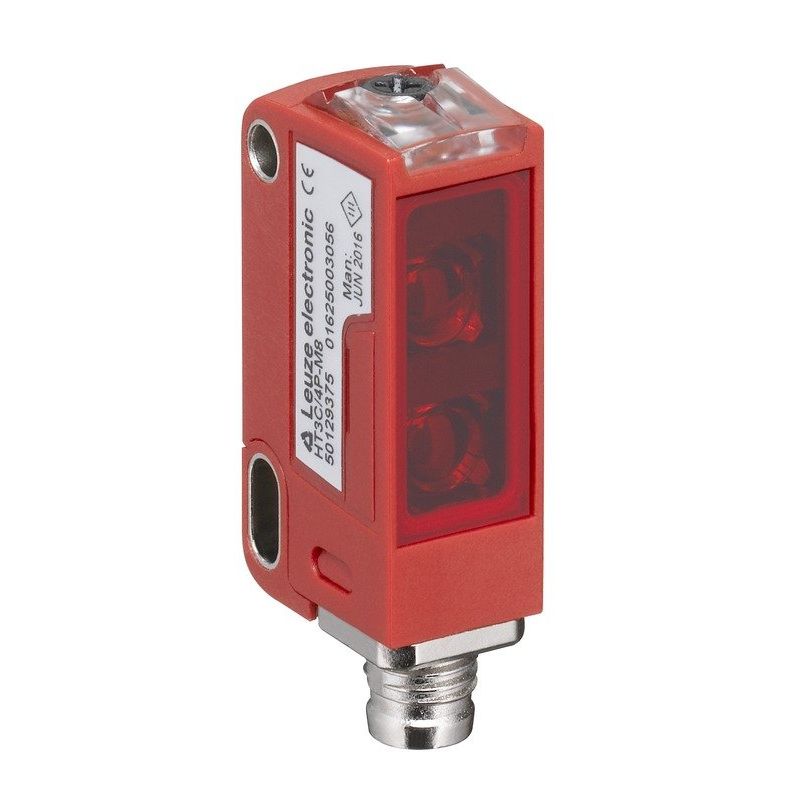

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster HT3C.V/4P-M8 Hintergrundausbl.
