Applikation: Fachfeinpositionierung, Durchschubsicherung im Palettenlager, Genaue Objektpositionierung
Sonderausführung: 3 unabhängige Schaltausgänge
Grenzreichweite, weiß 90%: 0,05 ... 8 m
Lichtquelle: Laser, rot
Schutzklasse: 1
Versorgungsspannung: 18 ... 30 V, DC
Digitale Schaltausgänge: 3 St.
Schaltausgang 1: Transistor, Gegentakt, IO-Link / hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltausgang 2: Transistor, Gegentakt, hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltausgang 3: Transistor, Gegentakt, hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltfrequenz: 40 Hz
Schnittstelle: IO-Link
Anschluss: Rundstecker, M12, Kunststoff, 5 -polig
Bauform Gehäuse: kubisch
Abmessungen: 25 mm x 65 mm x 55 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Folientastatur
Umgebungstemperatur Betrieb: -40 ... 50 °C
Schutzart: IP 67
| Technische Details |
|---|
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
3 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
25 mm |
| Höhe des Sensors |
65 mm |
| Länge des Sensors |
55 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Umgebungstemperatur |
-40..50 °C |
| Reaktionszeit |
50 ms |
| Schaltfrequenz |
40 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
18..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
Klasse 1 |
| Wellenlänge des Sensors |
658 nm |
| Lichtart |
Laserdiode, Rotlicht |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

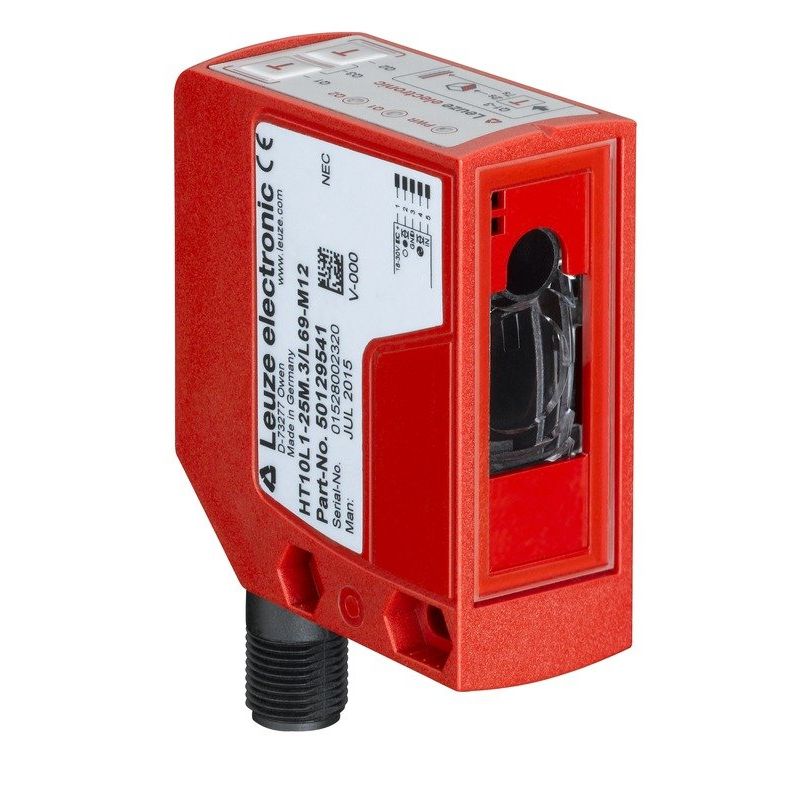

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster HT10L1.3/L66-M12 Hintergrundausbl.
