Sonderausführung: Warnausgang, Ex-Geschützt
Grenzreichweite: 0 ... 2,5 m
Lichtquelle: LED, infrarot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, PNP, hellschaltend
Schaltausgang 2: Transistor, PNP, UB schaltend
Schaltfrequenz: 200 Hz
Anschluss: Leitung mit Rundstecker, 200 mm, M12, Metall, 4 -polig
Bauform Gehäuse: kubisch
Abmessungen: 27,5 mm x 87 mm x 54 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Mehrgang-Spindel
Umgebungstemperatur Betrieb: -30 ... 60 °C
Ex-Gerätekategorie: 3
Ex-Zone: 2, 22
Schutzart: IP 67
| Technische Details |
|---|
| Tastweite |
0..2500 mm |
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Max. Ausgangsstrom |
0 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Gehäusebauform |
Quader |
| Breite des Sensors |
27,5 mm |
| Höhe des Sensors |
87 mm |
| Länge des Sensors |
54 mm |
| Tastfunktion |
hellschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Umgebungstemperatur |
-30..60 °C |
| Reaktionszeit |
0 ms |
| Schaltfrequenz |
200 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
0 nm |
| Lichtart |
Infrarotlicht |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

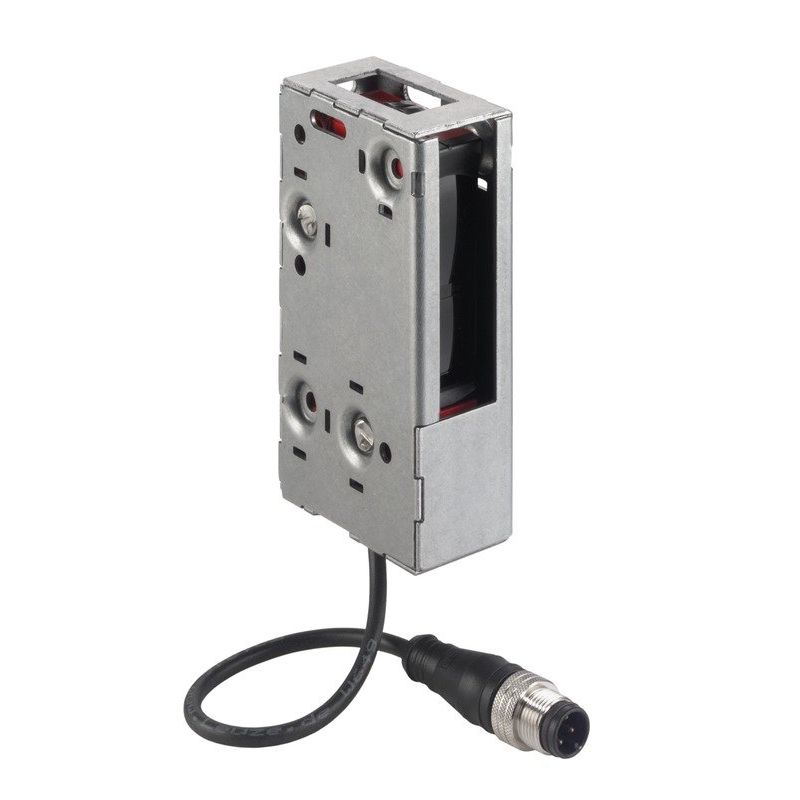

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. IHRT 46B/4,#50108943
