Applikation: Erkennung von Kleinteilen
Sonderausführung: kleiner Lichtfleck (S)
Lichtquelle: LED, rot
Versorgungsspannung: 12 ... 30 V, DC
Digitale Schaltausgänge: 1 St.
Schaltausgang 1: Transistor, Gegentakt, hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltfrequenz: 750 Hz
Anschluss: Leitung, 2.000 mm, 4 -adrig
Bauform Gehäuse: kubisch
Abmessungen: 11,4 mm x 34,2 mm x 18,3 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Teach-Knopf
Umgebungstemperatur Betrieb: -40 ... 60 °C
Schutzart: IP 67, IP 69K
| Technische Details |
|---|
| Einstellbereich |
30..80 mm |
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
80 mm |
| Max. Schaltabstand |
80 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung des elektrischen Anschlusses |
Kabel |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
11,4 mm |
| Höhe des Sensors |
34,2 mm |
| Länge des Sensors |
18,3 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Min. Reflektorabstand |
10 mm |
| Umgebungstemperatur |
-40..60 °C |
| Reaktionszeit |
0,66 ms |
| Reichweite des Schutzfeldes |
0,08 m |
| Schaltfrequenz |
750 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
12..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
645 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Werkstoff des Kabelmantels |
Polyurethan (PUR) |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

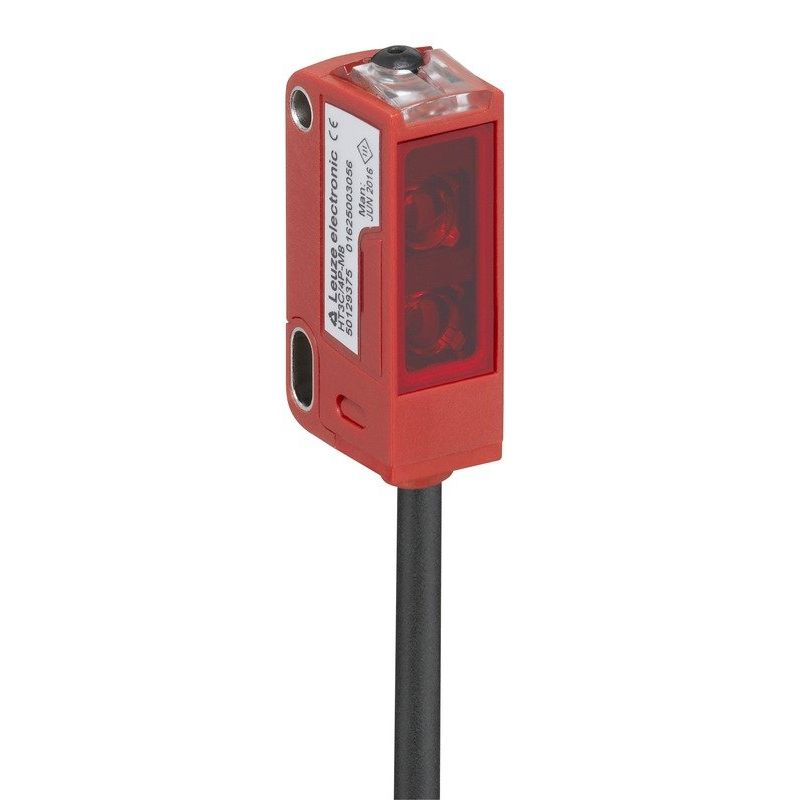

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. HT3C.S3/6X
