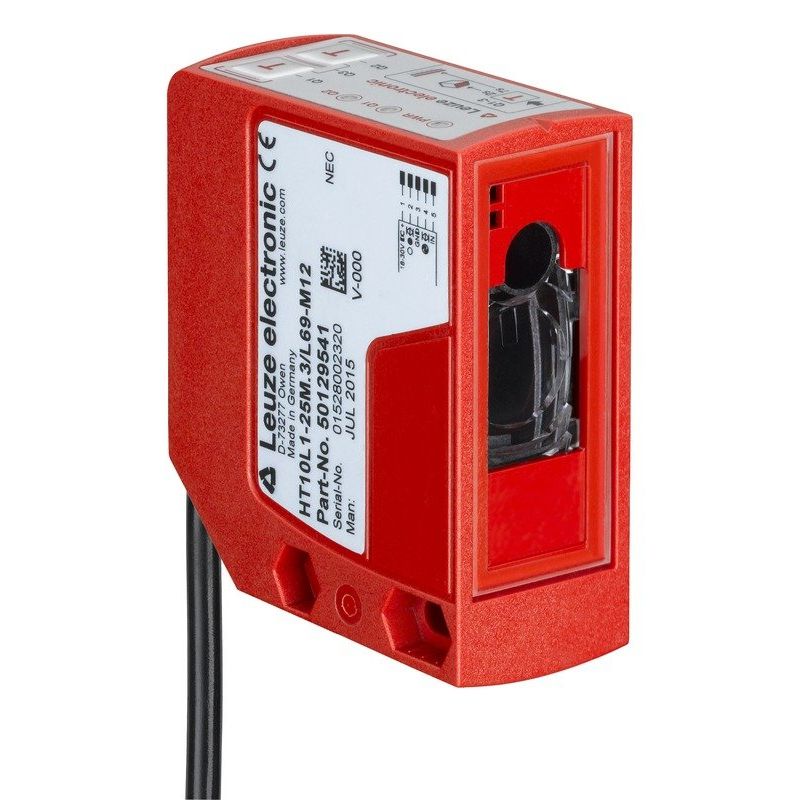

Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. HT10L1-25M.3/L69

Applikation: Fachfeinpositionierung, Durchschubsicherung im Palettenlager, Genaue Objektpositionierung
Tastsystem: Optimiert für Einsatz gegen Reflexfolie
Sonderausführung: Deaktivierungseingang, 2 unabhängige Schaltausgänge
Grenzreichweite: 0,1 ... 25 m
Lichtquelle: Laser, rot
Schutzklasse: 1
Versorgungsspannung: 18 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, Gegentakt, IO-Link / hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltausgang 2: Transistor, Gegentakt, hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltfrequenz: 40 Hz
Schnittstelle: IO-Link
Anschluss: Leitung, 2.000 mm, 5 -adrig
Bauform Gehäuse: kubisch
Abmessungen: 25 mm x 65 mm x 55 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Folientastatur
Umgebungstemperatur Betrieb: -40 ... 50 °C
Schutzart: IP 67

Technische Details
Tastweite	100..25000 mm
Triangulation	Hintergrundausblendung
Vorausfallmeldung	nein
Mit Zeitfunktion	nein
Bemessungsschaltabstand	25000 mm
Max. Schaltabstand	25000 mm
Mit Reflektor	nein
Analogausgang 0 V ... 10 V	nein
Analogausgang 0 mA ... 20 mA	nein
Analogausgang 4 mA ... 20 mA	nein
Analogausgang -10 V ... +10 V	nein
Mit sonstigem Analogausgang	nein
Einstellverfahren	manuelle Einstellung
Mit Kommunikationsschnittstelle Analog	nein
Mit Kommunikationsschnittstelle AS-Interface	nein
Mit Kommunikationsschnittstelle CANOpen	nein
Mit Kommunikationsschnittstelle DeviceNet	nein
Mit Kommunikationsschnittstelle Ethernet	nein
Mit Kommunikationsschnittstelle INTERBUS	nein
Mit Kommunikationsschnittstelle PROFIBUS	nein
Mit Kommunikationsschnittstelle RS-232	nein
Mit Kommunikationsschnittstelle RS-422	nein
Mit Kommunikationsschnittstelle RS-485	nein
Mit Kommunikationsschnittstelle SSD	nein
Mit Kommunikationsschnittstelle SSI	nein
Anzahl der Halbleiter-Ausgänge mit Meldefunktion	2
Ausführung des elektrischen Anschlusses	Kabel
Ausführung des Schaltausgangs	sonstige
Ausführung der Schaltfunktion	antivalent
Betriebsmittel-Schutzklasse	Schutzklasse 3
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Gehäusebauform	Quader
Breite des Sensors	25 mm
Höhe des Sensors	65 mm
Länge des Sensors	55 mm
Tastfunktion	hell-/dunkelschaltend
Werkstoff der optischen Fläche	Glas
Werkstoff des Gehäuses	Kunststoff
Max. Ausgangsstrom am sicheren Ausgang	0 mA
Min. Reflektorabstand	100 mm
Umgebungstemperatur	-40..50 °C
Reaktionszeit	50 ms
Reichweite des Schutzfeldes	25 m
Schaltfrequenz	40 Hz
Schaltspannung des OSSD im High-Zustand	0 V
Bemessungssteuerspeisespannung Us bei DC	18..30 V
Spannungsart	DC
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Laserschutzklasse	Klasse 1
Wellenlänge des Sensors	658 nm
Lichtart	Laserdiode, Rotlicht
Werkstoff des Kabelmantels	Polyurethan (PUR)
Mit Wiederanlaufsperre	nein
Geeignet für Sicherheitsfunktionen	nein
Schutzart (IP)	IP67

Lieferumfang:
1 x Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. HT10L1-25M.3/L69
