Sonderausführung: 2 unabhängige Schaltausgänge, kleiner Lichtfleck (S)
Grenzreichweite, weiß 90%: 0,05 ... 6,5 m
Lichtquelle: Laser, infrarot
Schutzklasse: 1
Versorgungsspannung: 18 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, Gegentakt, hellschaltend
Schaltausgang 2: Transistor, Gegentakt, hellschaltend
Schaltfrequenz: 10 Hz
Anschluss: Rundstecker, M12, Metall, 5 -polig
Bauform Gehäuse: kubisch
Abmessungen: 30 mm x 90 mm x 70 mm
Werkstoff Gehäuse: Metall
Bedienelemente: Teach-Knopf
Umgebungstemperatur Betrieb: -40 ... 50 °C
Schutzart: IP 67, IP 69K
| Technische Details |
|---|
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
30 mm |
| Höhe des Sensors |
90 mm |
| Länge des Sensors |
70 mm |
| Tastfunktion |
hellschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
Metall |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Umgebungstemperatur |
-40..50 °C |
| Reaktionszeit |
5 ms |
| Schaltfrequenz |
10 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
18..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
Klasse 1 |
| Wellenlänge des Sensors |
785 nm |
| Lichtart |
Laserdiode, Infrarotlicht |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

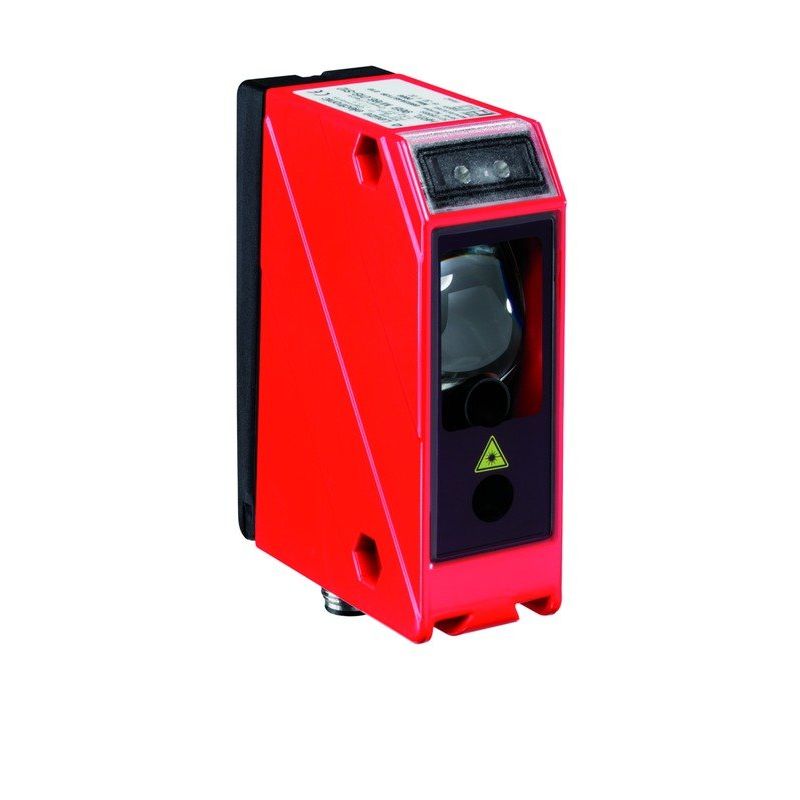

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. HRTIL 96B M#50115016
