Sonderausführung: Deaktivierungseingang, 2 unabhängige Schaltausgänge, Teach über IO-Link
Grenzreichweite: 0,05 ... 3 m
Lichtquelle: LED, infrarot
Versorgungsspannung: 18 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, Gegentakt, IO-Link / hellschaltend (PNP)/dunkelschaltend (NPN)
Schaltausgang 2: Transistor, Gegentakt, hellschaltend (PNP)/dunkelschaltend (NPN)
Schnittstelle: IO-Link
Anschluss: Leitung, 2.000 mm, 5 -adrig
Bauform Gehäuse: kubisch
Abmessungen: 15 mm x 38,9 mm x 28,7 mm
Werkstoff Gehäuse: Kunststoff
Bedienelemente: Teach-Knopf
Umgebungstemperatur Betrieb: -30 ... 50 °C
Schutzart: IP 67, IP 66
| Technische Details |
|---|
| Tastweite |
50..3000 mm |
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
2500 mm |
| Max. Schaltabstand |
2500 mm |
| Max. Ausgangsstrom |
50 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Ausführung des elektrischen Anschlusses |
Kabel |
| Ausführung des Schaltausgangs |
sonstige |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
15 mm |
| Höhe des Sensors |
38,9 mm |
| Länge des Sensors |
28,7 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Min. Reflektorabstand |
50 mm |
| Umgebungstemperatur |
-30..50 °C |
| Reaktionszeit |
70 ms |
| Reichweite des Schutzfeldes |
2,5 m |
| Schaltfrequenz |
30 Hz |
| Schaltspannung des OSSD im High-Zustand |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
18..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
850 nm |
| Lichtart |
Infrarotlicht |
| Werkstoff des Kabelmantels |
Polyurethan (PUR) |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:

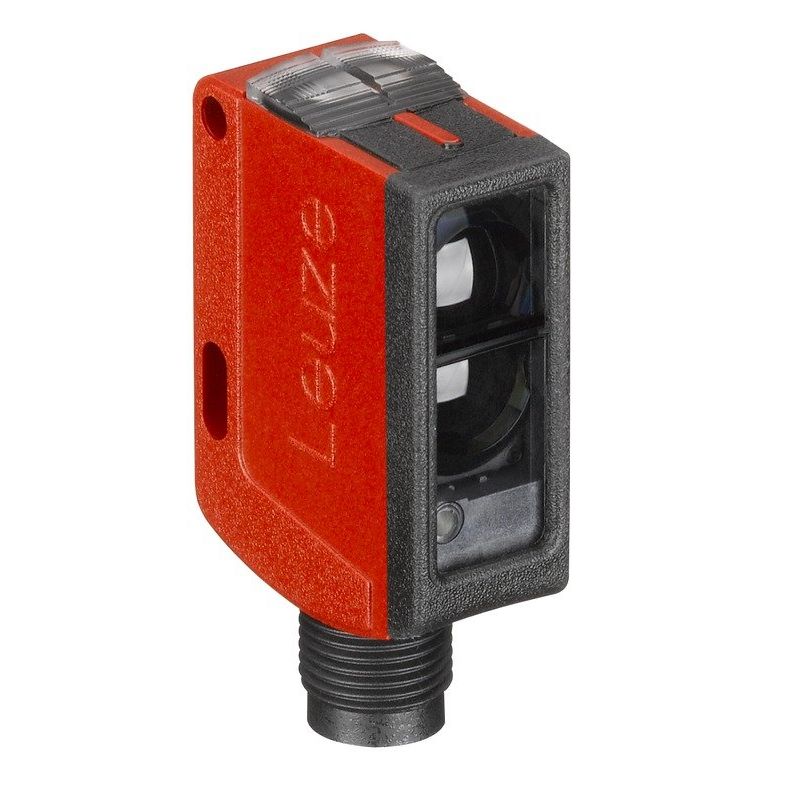

1 x Leuze - Lichttaster mit Hintergrundausblendung Taster Hintergrundausblen. HRT 25B/L69.32-2500
