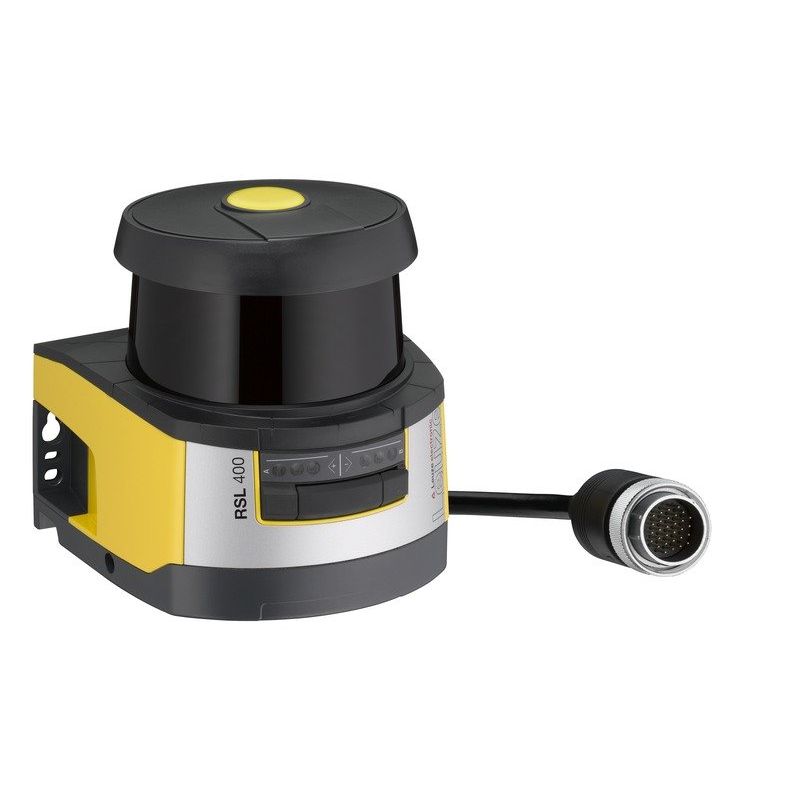

Leuze - Laserscanner Sicherheits-Laserscanner RSL430M/CU429300WPU

Typ: 3, IEC/EN 61496
SIL: 2, IEC 61508
Performance Level (PL): d, EN ISO 13849-1
Winkelbereich: 270 °
Auflösung Schutzfeld (einstellbar): 30/40/50/60/70/150 mm
Anzahl Feldpaare, umschaltbar: 10 + 10
Anzahl Schutzfunktionen: 2 St.
Reichweite: 0 ... 4,5 m
Reichweite Warnfeld: 0 ... 20 m
Versorgungsspannung: 24 V, DC, -30 ... 20 %
Sicherheits-Schaltausgänge (OSSDs): 4 St., Transistor, PNP
Anschluss 1: Leitung mit Rundstecker, M30, 30 -polig, 300 mm, PVC
Anschluss 2: Rundstecker, M12, 4 -polig
Abmessung: 140 mm x 149 mm x 140 mm

Technische Details
Abtastrate	0,09 Hz
Anzahl der Schutzfelder	2
Anzahl der sicheren Halbleiter-Ausgänge	4
Ausführung des Schaltausgangs des OSSD	PNP
Ausführung des elektrischen Anschlusses	Stecker axial
Betriebsmittel-Schutzklasse	Schutzklasse 3
Breite des Sensors	140 mm
Höhe des Sensors	149 mm
Länge des Sensors	140 mm
Detektionsvermögen für Probekörper	1 mm
Mit konfigurierbarem Meldeausgang	ja
Laserschutzklasse	Klasse 1
Umgebungstemperatur	0..50 °C
Reaktionszeit	80 ms
Reichweite des Schutzfeldes	0 m
Reichweite des Warnfeldes	0 m
Scanwinkel	270 °
Schaltspannung des OSSD im High-Zustand	20,8 V
Sicherheitstyp nach IEC 61496-1	3
Bemessungssteuerspeisespannung Us bei DC	20,8 V
Spannungsart	DC
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Mit Warnfeldausgang	nein
Wellenlänge des Sensors	905 nm
Mit Wiederanlaufsperre	nein
Geeignet für Sicherheitsfunktionen	nein

Lieferumfang:
1 x Leuze - Laserscanner Sicherheits-Laserscanner RSL430M/CU429300WPU
