Applikation: Auswertegerät für Einstrahl-Sicherheits-Lichtschranken Typ 2 nach IEC/EN 61496
Funktionen: Periodischer Funktionstest, Anlauf-/Wiederanlaufsperre (RES), Erhöhte Verfügbarkeit durch zusätzliche Filterzeit, Meldeausgang Error, Meldeausgang Safety ON, Schützkontrolle (EDM)
Wiederanlauf: automatisch, manuell
Typ: 2, IEC/EN 61496
SIL: 1, IEC 61508
Performance Level (PL): c, EN ISO 13849-1
Kategorie: 2, EN ISO 13849-1
Kontakte (Schließer/Öffner): 2 Schließer / -
Anzahl Schalteingänge: 4 St.
Anzahl Sicherheits-Schaltausgänge (OSSDs): 2 St.
Anzahl Schaltausgänge: 3 St.
Sicherheits-Schaltausgang 1: Relais, Schließer
Sicherheits-Schaltausgang 2: Relais, Schließer
Schaltausgang 1: Transistor, PNP
Ansprechzeit: 20 ms
Sensoransprechzeit auf Testanforderung: 0,5 ... 60 ms
Anschluss: Federkraftklemme
Abmessung: 22,5 mm x 111 mm x 114,1 mm
Umgebungstemperatur Betrieb: -30 ... 60 °C
Zulassungen: TÜV Süd, c TÜV Rheinland US
| Technische Details |
|---|
| Ausführung |
Grundgerät |
| Tragschienenmontage möglich |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Spannungsart der Versorgungsspannung |
DC |
| Versorgungsspannung bei DC |
24 V |
| Geeignet zur Überwachung von NOT-AUS-Kreisen |
nein |
| Geeignet zur Überwachung von Ventilen |
nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen |
ja |
| Geeignet zur Überwachung von taktilen Sensoren |
nein |
| Geeignet zur Überwachung von Magnetschaltern |
nein |
| Geeignet zur Überwachung von Näherungsschaltern |
nein |
| Auswertung der Eingänge |
sonstige |
| Leistungsaufnahme |
4,8 W |
| Mit Starteingang |
ja |
| Mit Mutingfunktion |
nein |
| Mit Rückführkreis |
ja |
| Rückfallverzögerung |
0,02 s |
| Steuerspannungsart 1 |
AC |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet |
2 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter |
2 |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei DC |
24 V |
| Sicherheitstyp nach IEC 61496-1 |
2 |
| Stoppkategorie nach IEC 60204 |
sonstige |
| Performance Level nach EN ISO 13849-1 |
ohne |
| SIL nach IEC 61508 |
1 |
| Mit Zulassung für BG BIA |
nein |
| Mit Zulassung nach UL |
nein |
| Breite |
22,5 mm |
| Höhe |
111 mm |
| Tiefe |
114,1 mm |
Lieferumfang:

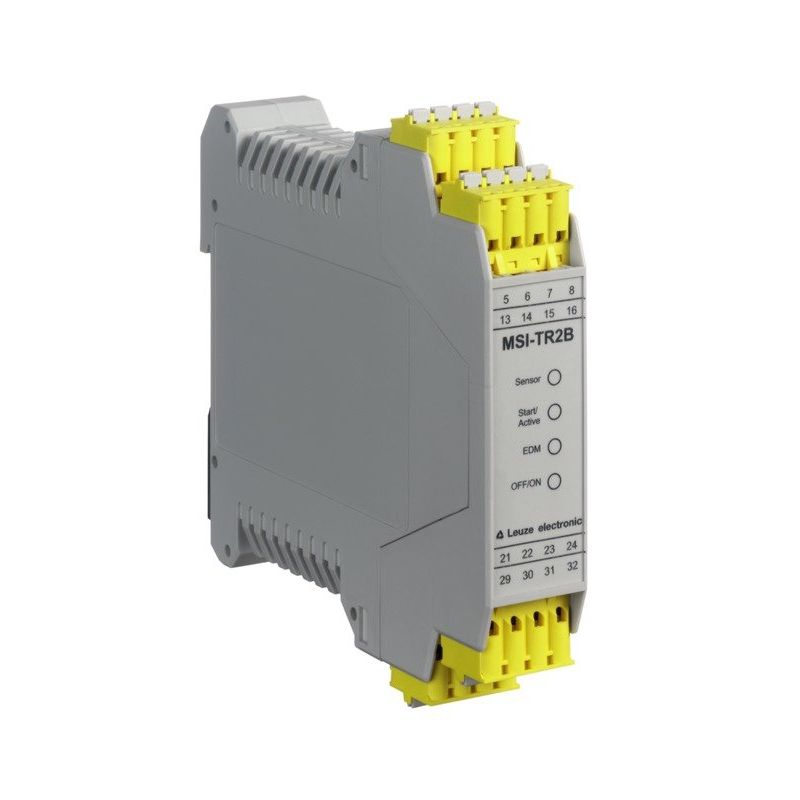

1 x Leuze - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheits-Schaltgerät MSI-TR2B-02
