Applikation: NOT-AUS-Kreise, Magnetschalter (Reed Kontakte, äquivalent), Optoelektronische Schutzeinrichtungen, Positionsschalter (mechanische Kontakte), Transponderschalter (OSSD Ausgänge)
Funktionen: Doppelte Sensor-Überwachung, Anlauf-/Wiederanlaufsperre (RES), Querschlussüberwachung, Schützkontrolle (EDM)
Wiederanlauf: automatisch, manuell
SIL: 3, IEC 61508
Performance Level (PL): e, EN ISO 13849-1
Kategorie: 4, EN ISO 13849-1
STOP Kategorie: 0, IEC/EN 60204-1
Kontakte (Schließer/Öffner): 2 Schließer / -
Anzahl Sicherheits-Schaltausgänge (OSSDs): 2 St.
Sicherheits-Schaltausgang 1: Relais, Schließer
Sicherheits-Schaltausgang 2: Relais, Schließer
Anschließbare Sicherheitssensoren (AOPDs): bis zu 2 AOPD Typ 4, Typ 3 oder Typ 2 selbsttestend
Anschließbare elektromechanische Sicherheitseinrichtungen: Sicherheits-Schalter, NOT-HALT Befehlsgeräte, 1- bzw. 2-kanalig
Anschluss: Federkraftklemme
Abmessung: 22,5 mm x 111 mm x 114,1 mm
Umgebungstemperatur Betrieb: 0 ... 55 °C
Zulassungen: TÜV Süd, c UL US
| Technische Details |
|---|
| Ausführung |
Grundgerät |
| Tragschienenmontage möglich |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Spannungsart der Versorgungsspannung |
DC |
| Versorgungsspannung bei DC |
24 V |
| Geeignet zur Überwachung von NOT-AUS-Kreisen |
nein |
| Geeignet zur Überwachung von Ventilen |
nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen |
ja |
| Geeignet zur Überwachung von taktilen Sensoren |
nein |
| Geeignet zur Überwachung von Magnetschaltern |
nein |
| Geeignet zur Überwachung von Näherungsschaltern |
nein |
| Auswertung der Eingänge |
sonstige |
| Leistungsaufnahme |
4,8 W |
| Mit Starteingang |
ja |
| Mit Mutingfunktion |
nein |
| Mit Rückführkreis |
ja |
| Steuerspannungsart 1 |
AC |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet |
2 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter |
2 |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei DC |
24 V |
| Bemessungsschaltstrom |
6 A |
| Sicherheitstyp nach IEC 61496-1 |
ohne |
| Stoppkategorie nach IEC 60204 |
0 |
| Performance Level nach EN ISO 13849-1 |
Level e |
| SIL nach IEC 61508 |
3 |
| Mit Zulassung für BG BIA |
nein |
| Mit Zulassung nach UL |
nein |
| Breite |
22,5 mm |
| Höhe |
111 mm |
| Tiefe |
114,1 mm |
Lieferumfang:

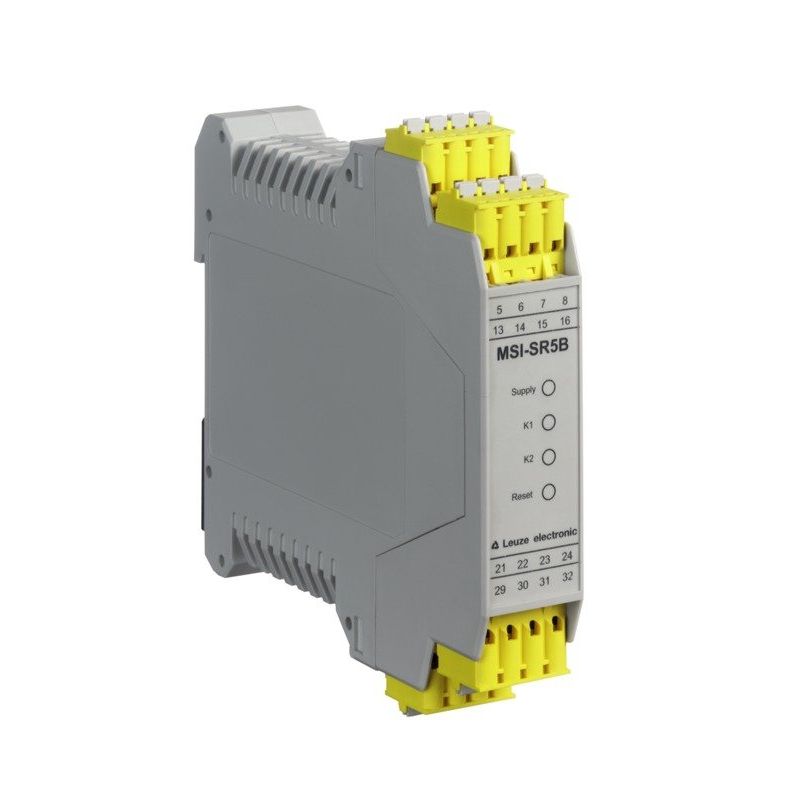

1 x Leuze - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheits-Schaltgerät MSI-SR5B-02
